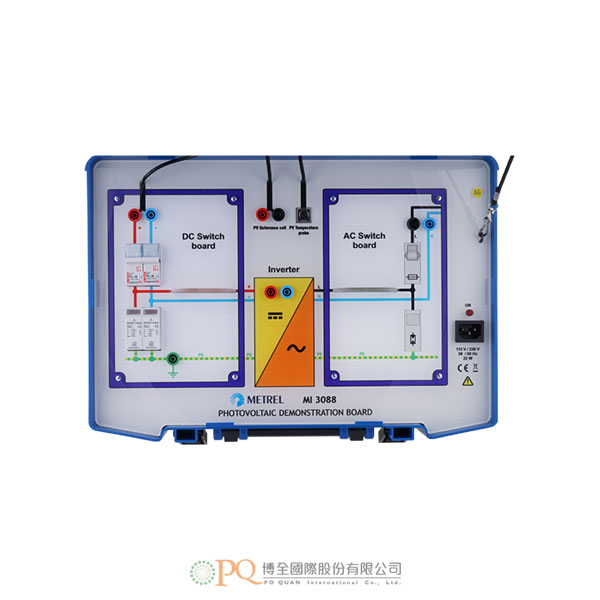

太陽能光電系統測試模擬示範板

Metrel PV Demonstration Board 型號：MI 3088

用於模擬典型具有一個太陽光電模組及DC/AC逆變器的太陽能光電系統，它代表了由太陽光電模組串列、DC開關盒、DC/AC逆變器及單相連接到電網所構成的典型安裝。
主要用途是提供銷售工程師示範在一個太陽能光電系統的DC端和部份AC端的測量方法及測試程序。
使用此示範板，可以依據EN 625446標準示範所有的電氣測試：導通性、絶緣、開路電壓Uoc、短路電流Isc與極性。
可模擬一個太陽光電模組/串列的I/V特性。
可模擬輻射照度及溫度感測器的輸出。
可模擬具有一個DC輸入及單相輸出的DC/AC逆變器。

加入洽詢

產品特點產品規格 Features Specifications

- 用於模擬典型具有一個太陽光電模組及DC/AC逆變器的太陽能光電系統，它代表了由太陽光電模組串列、DC開關盒、DC/AC逆變器及單相連接到電網所構成的典型安裝。
- 主要用途是提供銷售工程師示範在一個太陽能光電系統的DC端和部份AC端的測量方法及測試程序。
- 主要特點：
  - 使用此示範板，可以依據EN 625446標準示範所有的電氣測試：導通性、絶緣、開路電壓Uoc、短路電流Isc與極性。
  - 可模擬一個太陽光電模組/串列的I/V特性。
  - 可模擬輻射照度及溫度感測器的輸出。
  - 可模擬具有一個DC輸入及單相輸出的DC/AC逆變器。
- 應用：
  - 介紹太陽能光電系統的測試。
  - 由銷售工程師示範太陽光電測試設備。
- 符合標準：
  - 安全性：EN 61010-1。
  - 電磁相容性：EN 61326。
  - 功能性：EN 62446。
- 電源：115V/230V，50Hz/60Hz。
- 過電壓類別：CAT II / 300V。
- 體積：450 × 330 × 110 mm。
- 重量：12.5kg。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Demonstration board MI 3088 simulates typical photovoltaic (PV) system with one PV module and DC/AC inverter.
- It represents a typical installation that consist of PV string, DC switch box, DC/AC inverter and one phase connection to the power grid.
- It is intended for use preferably by sales personnel for demonstration of the measuring methods and procedures on DC and partially on AC side of a PV system.
- Key Features:
  - With this demo board all electrical tests according to EN 625446 can be demonstrated: continuity, isolation, open circuit voltage Uoc, short circuit current Isc and polarity.
  - It simulates an I/V characteristic of a PV module/string.
  - Simulated output of the irradiance and temperature sensor.
  - Simulation of a DC/AC inverter with one DC input and single phase output.
- Applications:
  - Presentation of testing of a PV system;
  - Demonstration of PV test equipment by sales personnel.
- Standards:
  - Safety: EN 61010-1
  - Electromagnetic compatibility: EN 61326
  - Functionality: EN 62446
- Power supply 115 V/ 230 V, 50 Hz / 60 Hz
- Overvoltage category CAT II / 300 V
- Dimensions 450 × 330 × 110 mm
- Weight 12.5 kg
- Please feel free to contact for detailed specifications, accessories, software and options.
