線路尋查定位器

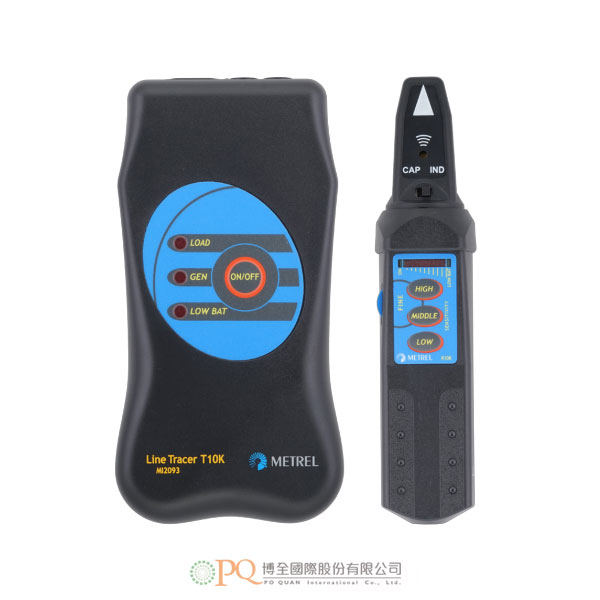

Metrel Line Tracer 型號：MI 2093

用於查找隱蔽在牆壁、地板及地面石膏下的導電路徑（活線或無電壓纜線），或用於辨識一束電纜線中的一條導線。
也可用於定位屬於某個迴路中的保險絲或插座。
可協助操作員輕鬆解決隱藏的線路問題：短路、中斷、斷裂。
偵測深度可達2m。
適用於通電及不通電系統。
高靈敏度的接收器R10K，可偵測出在待測線路或設備周圍的注入信號。

加入洽詢

產品特點產品規格 Features Specifications

- 用於查找隱蔽在牆壁、地板及地面石膏下的導電路徑，或用於辨識一束電纜線中的一條導線。
- 也可用於定位屬於某個迴路中的保險絲或插座。
- 可協助操作員輕鬆解決隱藏的線路問題：短路、中斷、斷裂。
- 測量功能：
  - 尋查牆壁、天花板、地板及地面纜線。
  - 尋查活線或無電壓纜線。
  - 定位電纜中的纜線中斷與短路。
  - 定位隱蔽的插座及配電箱。
  - 定位保險絲及分配到電路。
  - 辨識一束電纜線中的一條導線。
  - 查找管道設備及其它導電迴路。
- 主要特點：
  - 偵測深度可達2m。
  - 適用於通電及不通電系統。
  - 高靈敏度的接收器R10K，可偵測出在待測線路或設備周圍的注入信號。
  - 三段式靈敏度調整：低、中、高，每一段都可以再進一步精確調整。
  - 提供條圖及蜂鳴器的雙重指示，能確保在昏暗與嘈雜環境下得到清楚的指示。
- 應用：
  - 電氣設備測試。
  - 電纜網路測試。
  - 管道設備測試。
  - 電信系統測試。
- 符合標準：
  - 電磁相容性：IEC/EN 61326
  - 安全性：
    - IEC/EN 61010-1。
    - EN 61010-031。
- 發送器T10K：
  - 電源：4 x 1.5V AA鹼性電池，或4 x 1.2V AA可充電電池。
  - 過電壓類別：CAT III / 300V。
  - 體積：80 x 50 x 150 mm。
  - 重量：280g。
- 接收器R10K：
  - 電源：1 x 9V電池。
  - 體積：45 x 450 x 210 mm。
  - 重量：140 g。
- 詳細機型規格、配件、軟體及選購，歡迎洽詢。
- The MI 2093 Line Tracer is a universal instrument intended for tracing hidden conductive paths under plasters in walls, floors and ground or for determining one wire in a tuft of wires.
- Fuses or outlets belonging to a certain loop can be located as well.
- Line Tracer helps the operator to resolve hidden line problems easily (short circuits, interruptions, breakages).
- Measuring Functions:
  - Tracing cables in walls, ceilings, floor and ground;
  - Tracing live or voltage free cables;
  - Locating cable interruptions and shortcircuits in cables;
  - Locating concealed sockets and distribution boxes;
  - Locating fuses and assignment to circuits;
  - Determining an individual wire in a bundle of wires;
  - Tracing pipe installations and other conductive loops.
- Key Features:
  - Detection depth up to 2 m can be achieved.
  - Works on both, energized and non-energized systems.
  - The highly sensitive Receiver R10K detects injected signal around the measured line or object.
  - Three levels of sensitivity adjustment: low, middle and high. Each level can be additionally precisely adjusted.
  - Dual, bar-graph and buzzer indicator ensures indication in dark and noisy environment.
- Application:
  - Electrical installations testing;
  - Cable networks testing;
  - Pipe installations testing;
  - Telecommunication systems testing.
- Standards:
  - Electromagnetic compatibility: IEC/EN 61326
  - Safety:
    - IEC/EN 61010-1;
    - EN 61010-031
- Transmitter T10K:
  - Power supply: 4 x 1.5 V alkaline or 4 x 1.2 V rechargeable batteries, type AA
  - Overvoltage category: CAT III / 300 V
  - Dimensions: 80 x 50 x 150 mm
  - Weight: 280 g
- Receiver R10K:
  - Power supply: 1 x 9 V battery
  - Dimensions: 45 x 450 x 210 mm
  - Weight: 140 g
- Please feel free to contact for detailed specifications, accessories, software and options.
