Zurich > 物理實驗設備應用 - 鎖相放大器系列

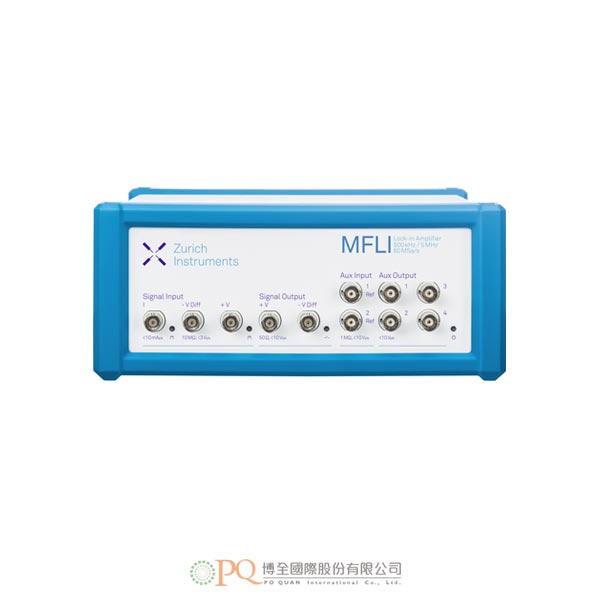

500kHz/5MHz中低頻數位鎖相放大器

MFLI 500kHz/5MHz Lock-in Amplifier 型號：MFLI 500kHz|MFLI 5MHz

Zurich MFLI系列為數位式鎖相放大器，為中低頻範圍量測，樹立了一個新標準！

加入洽詢

產品特點產品規格 Features Specifications

- Zurich MFLI系列為數位式鎖相放大器，為中低頻範圍量測，樹立了一個新標準。
- Zurich MFLI系列提供兩款機型，適用頻率範圍DC~500kHz及DC~5MHz (*500kHz可以升級到5MHz)。
- 透過精心開發的類比與數位前端，結合板載FPGA提供的快速數位處理的優點，MFLI將優異的性能與出色的LabOne®工具集結合一起，此內嵌的資料與網路伺服器，容許直接連接到任何運行網路瀏覽器的裝置。
- 特點：
  - DC - 500 kHz / 5 MHz，60 MSa/s，16位元。
  - 電流與差動電壓輸入。
  - LabOne®工具集：示波器、掃描器、影像模組、FFT頻譜分析儀。
  - 隨插即用及內嵌的LabOne®網路伺服器。

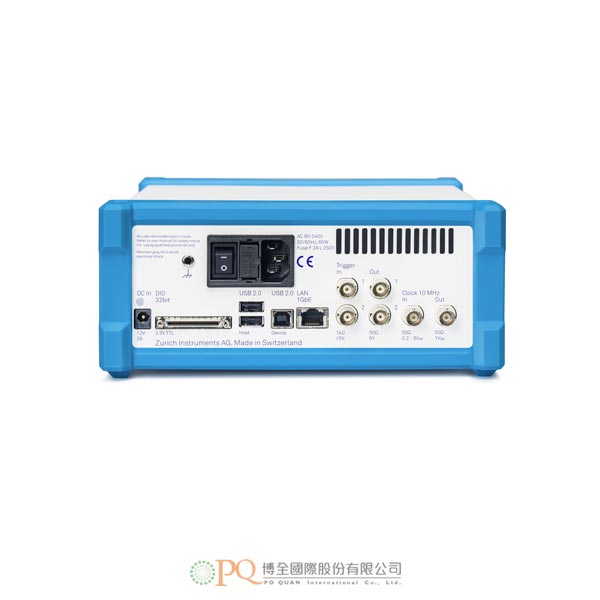

  - USB 2.0及1 GbE高速連接介面。
  - 使用AC主要電源及DC電池電源操作。
  - 可於現場搭載選購升級。
- 應用：
  - 光學斬波器應用。
  - 脈衝式雷射應用(如高功率雷射)。
  - 材料研究。
  - 量子與奈米電子學。
  - 掃描穿隧式顯微鏡。
  - 低溫物理學。
  - 四線感測。
  - 地震測量。
- 一般規格：
  - 體積重量：28.3 × 23.2 × 10.2 cm，3.8 kg。
  - 電源：
    - AC：100～240V。
    - DC：12V，2A。
- 信號輸入(電壓及電流)：
  - 頻率範圍：DC～500 kHz / DC～5 MHz (搭載MF-F5M)。
  - 輸入阻抗：50 Ω或10 MΩ || 27 pF。
  - 輸入電壓雜訊：2.5 nV/√ Hz (> 1kHz)。
  - 輸入電流雜訊：20 fA/√ Hz (> 100 Hz)。
  - 輸入範圍(電壓)：1 mV～3 V (8個步階)。
  - 動態儲備：達120 dB。
  - 輸入滿範圍靈敏度：1 nV～3 V。
  - A/D轉換：16位元，60 MSa/s。
- 信號輸出：
  - 頻率範圍：DC～500 kHz，DC～5 MHz (搭載MF-F5M)。
  - 輸出範圍：±10 mV、100 mV、1 V、10 V。
  - D/A轉換：16位元，60 MSa/s。
- 詳細規格與選購，歡迎洽詢。
- The Zurich Instruments MFLI is a digital lock-in amplifier that sets the new standard for measurements in the medium and low frequency range.
- The MFLI is available in two versions covering the frequency range DC to 500 kHz and DC to 5 MHz (an upgrade from 500 kHz to 5 MHz is possible later).
- With the carefully developed analog and digital front ends in combination with the merits of fast digital processing provided by the on board FPGA, the MFLI combines superior performance with the outstanding LabOne® toolset. The embedded data and web servers allow straightforward connection to any device running a web browser.
- Key Features
  - DC - 500 kHz / 5 MHz, 60 MSa/s, 16 bit
  - Current and differential voltage inputs
  - LabOne® Toolset: Scope, Sweeper, Imaging Module, FFT Spectrum Analyzer
  - Plug & Play with embedded LabOne Web Server
  - USB 2.0 and 1 GbE high-speed connections
  - AC line and DC supply (battery) operation
  - Upgradeable in the field with options
- MFLI Applications:
  - Optical chopper applications
  - Pulsed laser applications (e.g. high power lasers)
  - Materials research
  - Quantum- and nano-electronics
  - Scanning tunneling microscopy
  - Low temperature physics
  - Four-terminal sensing
  - Seismic measurements
- General:
  - Dimensions: 28.3 × 23.2 × 10.2 cm
  - Weight: 3.8 kg
  - Power supply: AC: 100 – 240 V; DC: 12 V, 2 A
- Signal Inputs (voltage and current):
  - Frequency range DC to 500 kHz DC to 5 MHz (with MF-F5M)
  - Input impedance 50 Ω or 10 MΩ || 27 pF
  - Input voltage noise 2.5 nV/√ Hz (> 1kHz)
  - Input current noise 20 fA/√ Hz (> 100 Hz)
  - Input ranges (voltages) 1 mV to 3 V (8 steps)
  - Dynamic reserve up to 120 dB
  - Input full range sensitivity 1 nV to 3 V
  - A/D conversion 16 bit, 60 MSa/s
- Signal Outputs:
  - Frequency range DC to 500 kHz DC to 5 MHz (with MF-F5M)
  - Output ranges ±10 mV, 100 mV, 1 V, 10 V
  - D/A conversion 16 bit, 60 MSa/s
- Please feel free to contact for options, accessories and detailed specifications.
