低壓電氣安規測試模擬示範板

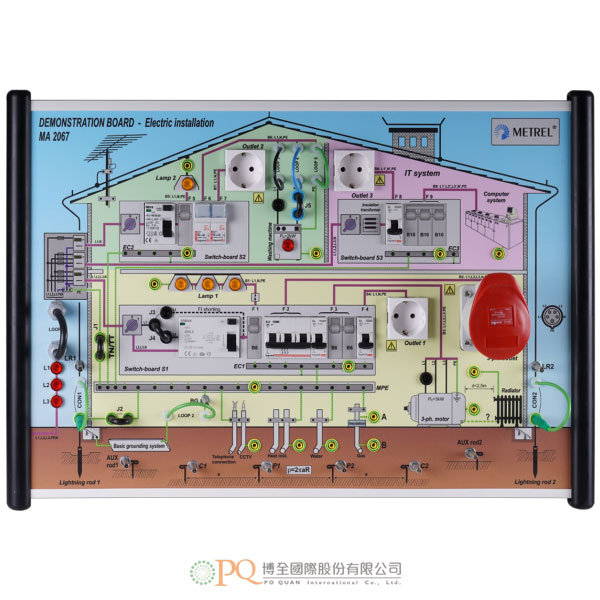

Metrel Electrical Installation Safety Testing Demonstration Board 型號:MA 2067
  • 為模擬低壓電氣設備實際狀態的絶佳的教育示範板。
  • 示範板包含電氣設備的所有重要元件,例如:不同類型的漏電斷路保護裝置、保險絲、保護接地平衡匯流排、單相及3相插座、各種電量消耗及各種型式的接地系統(TT、TN、IT)。
  • 可模擬電子設備中不同類型的故障。
  • 可藉助使用適當的儀器,進行電氣設備的完整測試及故障排除。
  • 可搭配所有Metrel的安規測試器使用。
  • 可依據EN 61557標準執行65種不同的測量(絕緣電阻測量、保護接地導體的導通性測試、接地電阻測試、特定的接地電阻測試、線路與迴路阻抗測試、相位旋轉測試、洩漏電流測試、漏電斷路保護裝置測試、電壓及頻率測量)。
    • 為模擬低壓電氣設備實際狀態的絶佳的教育示範板。
    • 示範板包含電氣設備的所有重要元件,例如:不同類型的漏電斷路保護裝置、保險絲、保護接地平衡匯流排、單相及3相插座、各種電量消耗及各種型式的接地系統(TT、TN、IT)。
    • 可模擬電子設備中不同類型的故障。
    • 可藉助使用適當的儀器,進行電氣設備的完整測試及故障排除。
    • 可搭配所有Metrel的安規測試器使用。
    • 主要特點:
      • 可依據EN 61557標準執行65種不同的測量(絕緣電阻測量、保護接地導體的導通性測試、接地電阻測試、特定的接地電阻測試、線路與迴路阻抗測試、相位旋轉測試、洩漏電流測試、漏電斷路保護裝置測試、電壓及頻率測量)。
      • 可於能鎖定的分配器上選擇19種不同的錯誤。
      • 整合了不同類型的漏電斷路保護裝置,可測量跳脫時間、跳脫電流及接觸電壓。
      • 可模擬TT、TN及IT接地系統。
      • 可連接到單相或三相電源系統。
      • 標準配備供學校及訓練中心使用的理論及練習小冊子。
    • 應用:
      • 電子技術專業人員的學生教育。
      • 電氣承包商針對低壓電氣設備的教育與實務訓練。
      • 由銷售工程師示範如何使用不同的測量儀器。
    • 符合標準:
      • 電磁相容性:IEC/EN 61326。
      • 安全性:IEC/EN 61010-1。
    • 電源:230V/400V,50Hz。
    • 體積:680 x 450mm。
    • 重量:12.5kg。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • Demonstration Board MA 2067 is an excellent demonstration and educational tool that simulates real conditions in low voltage electrical installations.
    • The Demonstration board consists of all significant elements of electrical installations like RCDs of different types, fuses, PE equalization bars, 1-phase and 3-phase sockets, various consumers of electrical energy and various grounding systems (TT, TN, IT).
    • The MA 2067 Demonstration Board provides simulation of different types of faults in electro installation.
    • Complete testing and troubleshooting of the installation is possible by using suitable instruments.
    • MA 2067 is compatible with all Metrel’s Installation Safety Testers.
    • Key features:
      • 65 different measurements in accordance to EN 61557 are possible (insulation resistance, continuity of PE conductors, earth resistance, specific earth resistance, line and loop impedance, phase rotation, leakage current, RCD testing, voltage and frequency).
      • 19 different errors can be selected on a lockable distributor.
      • Different types of RCD are integrated for measurement of trip-out time, trip- out current and contact voltage
      • Simulation of TT, TN and IT earth systems.
      • Possibility of connection to single phase or 3-phase supply system.
      • Booklet with theory and exercises for schools and training centers is included in a standard set.
    • Application:
      • Education of students of electro-technical specialities.
      • Education and practical training of electrical contractors about measurements on low voltage electroinstallations.
      • Demonstration on how to use different measurement instruments by sales personnel.
    • Standards:
      • Electromagnetic compatibility: IEC/EN 61326
      • Safety: IEC/EN 61010-1
    • Power supply: 230 V / 400 V; 50 Hz
    • Dimensions: 680 x 450 mm
    • Weight: 12.5 kg
    • Please feel free to contact for detailed specifications, accessories, software and options.
