GMW > 電磁鐵|線圈系列
5405_PQ

偶極電磁鐵

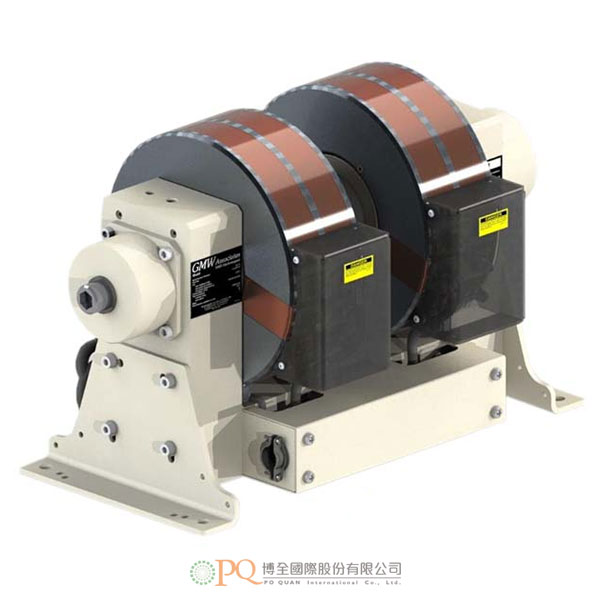

GMW Dipole Electromagnet 型號：5405
  • GMW 5405型偶極電磁鐵是5403型電磁鐵在適應性、外形及功能方面的升級款，此等升級，可在既定的極間隙下，多提供大約40%的場。
  • 5405型配備一套標準的極柱組，可優化最大的場，並提供幾種極柱選購。
  • GMW也能設計達到特定需求性能的客製極柱。
  • 應用包括電子順磁共振分析(EPR)、鐵磁共振分析(FMR)、磁光科爾效應研究(MOKE)。
加入洽詢
產品特點 產品規格 Features Specifications
    • GMW 5405型偶極電磁鐵是5403型電磁鐵在適應性、外形及功能方面的升級款，此等升級，可在既定的極間隙下，多提供大約40%的場。
    • 5405型配備一套標準的極柱組，可優化最大的場，並提供幾種極柱選購。
    • GMW也能設計達到特定需求性能的客製極柱。
    • 極柱可交換使用，並有一個軸向通孔。
    • 特點：
      • 中等重量：155kg
      • 在8mm間隙及15mm極面直徑時，峰值連續場可達3T。
      • 適合任何安裝方向。
      • 快速的週期時間。
    • 應用：
      • 電子順磁共振分析(EPR)。
      • 鐵磁共振分析(FMR)。
      • 磁光科爾效應研究(MOKE)。
    • 總體規格：
      • 體積：寬600mm x 深322mm x高355mm。
      • 重量(不含軟管及水)：155kg。
      • 標準極面直徑：3mm、10mm、38mm、76mm。



    並聯

    串聯/並聯

    串聯

    電阻(20°C)

    0.21

    0.84

    3.36Ω

    最大的電阻(70°C)

    0.26

    1.01

    4.04Ω

    最大的連續電流

    140

    70

    35 A

    峰值電流(正弦波)

    200

    100

    50 A

    峰值電流(三角波)

    240

    120

    60 A

    最大的連續功率

    6.0

    6.0

    6.0 kW

    最大的瞬時功率

    18.0

    18.0

    18.0 kW

    自電感

    70

    278

    1115 mH

    水冷(18°C@15 psi)

    4

    4

    4 lpm

    3dB頻率點

    10

    10

    10 Hz

    一次側過高溫度聯鎖保護

    70

    70

    70 °C

    二次側溫度電路*

    客製
    • 詳細規格、配件、軟體及選購，歡迎洽詢。
    • The 5405 dipole electromagnet is a fit, form and function upgrade for the 5403 electromagnet system. This upgrade provides approximately 40% more field for a given pole gap.The 5405 is shipped with a standard set of poles that optimize maximum field but several pole options are available. GMW can also design custom poles that achieve a specific performance.
    • Poles are interchangeable and are available with an axial access bore.
    • Features:
      • Intermediate weight at 155kg.
      • Peak continuous fields up to 3 T for 15mm pole face diameter at 8mm gap.
      • Any mounting orientation.
      • Fast cycle times.
    • Applications:
      • EPR
      • FMR
      • MOKE
    • General Specifications:
      • Dimensions: 600mm W x 322mm D x 355mm H
      • Weight (excluding hoses and water) 155 kg (342 pounds)
      • Standard Pole Face Diameters 3mm, 10mm, 38mm and 76mm



    Parallel

    Series/Parallel

    Series

    Resistance(20°C)

    0.21

    0.84

    3.36Ω

    Max. Resistance (70°C)

    0.26

    1.01

    4.04Ω

    Max. continuous current

    140

    70

    35 A

    Peak Current (sinusoid)

    200

    100

    50 A

    Peak Current (triangle wave)

    240

    120

    60 A

    Max. continuous Power

    6.0

    6.0

    6.0 kW

    Max Instantaneous Power

    18.0

    18.0

    18.0 kW

    Self Inductance

    70

    278

    1115 mH

    Water Cooling (supply 18°C @ 15 psi)

    4

    4

    4 lpm

    3 dB frequency point

    10

    10

    10 Hz

    Primary Over Temperature Interlock

    70

    70

    70 °C

    Secondary Temperature Circuit*

    Custom
    • Please feel free to contact for detailed specifications, accessories, software and options.
