5404_PQ

高場偶極電磁鐵

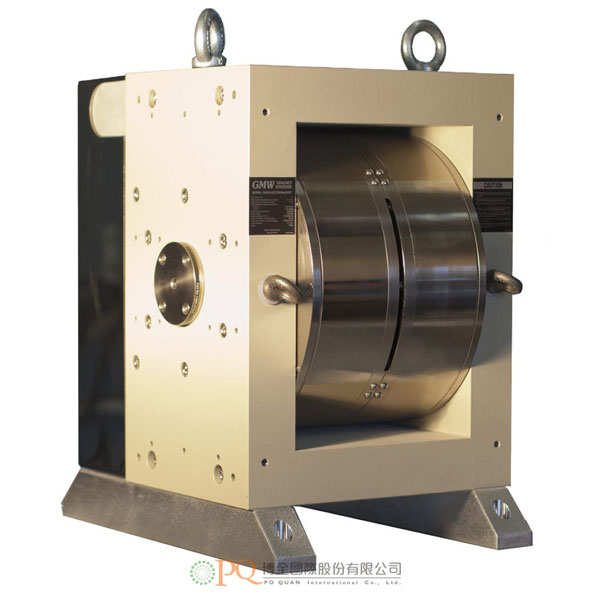

GMW High Field Dipole Electromagnet 型號：5404
  • 水冷式銅線圈，無低溫冷卻。
  • 中等體積重量：284 x 356.5 x 380mm，170kg。
  • 適合任何安裝方向。
  • 可拆卸的極柱，適合分開的電磁結構。
  • 應用包括霍爾效應研究、磁光學研究、小型組件的磁性調準、化學反應速率研究等。
加入洽詢
產品特點 產品規格 Features Specifications
    • 水冷式銅線圈，無低溫冷卻。
    • 中等體積重量：284 x 356.5 x 380mm，170kg。
    • 適合任何安裝方向。
    • 可拆卸的極柱，適合分開的電磁結構。
    • 提供實心及有軸孔的極柱選購。
    • 距離磁鐵中心0.5m時，邊緣場＜0.1mT (1G)。
    • 應用：
      • 霍爾效應研究。
      • 磁光學研究。
      • 小型組件的磁性調準。
      • 化學反應速率研究。
    • 高場偶極電磁鐵：
      • 1mm極間隙：5.4T。
      • 5mm極間隙：4T。
      • 在分開的電磁結構：1.4T。
      • 完整±場週期：10秒內。

  • 總體規格

    機身

    體積

    寬284 x 深356.5 x 高380 mm

    重量

    170kg

    可用的極間距

    1～5mm

    橫向進入寬度

    153mm

    橫向進入高度

    5.2mm

    磁場傳感器

    (最大的)滿量程磁場

    5T

    串聯連接的線圈

    電阻(20°C)

    1.84Ω

    最大的電阻(70°C)

    2.21Ω

    最大的連續功率

    9080W

    最大的峰值功率

    +/-70A，+/-160V，11.2kW

    低場不飽和電感

    450mH

    高場飽和電感

    350mH

    斜變速率(0～5T，線性 B v t)

    最長2.5秒

    斜變速率(0～5T，非線性B v t)

    最長0.5秒

    水冷(20°C)

    10公升/分鐘＠1.0 bar

    聯鎖保護

    過溫

     開路超過60°C線圈溫度
    • 詳細規格、配件、軟體及選購，歡迎洽詢。
    • Features:
      • Copper coils with water cooling, No cryogenic cooling
      • Modest size and weight - 284 x 356.5 x 380mm (11.18 x 14.04 x 14.96 inches), 170kg (374 lbs.)
      • Any mounting orientation
      • Removable poles for split solenoid configuration
      • Solid and Axial Hole pole options
      • Fringe Field < 0.1mT (1G) at 0.5m from magnet center
    • Applications:
      • Hall Effect Studies
      • Magneto-Optical Studies
      • Magnetic alignment of small components
      • Chemical reaction rate studies
    • High Field Dipole Electromagnet:
      • 5.4T at 1mm Pole gap
      • 4T at 5mm Pole gap
      • 1.4T in Split Solenoid Configuration
      • Full ± field cycle in 10 seconds

  • General

    Mechanical

    Dimensions

    284 x 356.5 x 380 mm (11.18 x 14.04 x 14.96 inch)
    (Width, Depth, Height)

    Weight

    170kg (374lb)

    Available Pole Spacing

    1 to 5mm (0.039 to 0.197 inch)

    Lateral Access Width

    153mm (6.02 inch)

    Lateral Access Height

    5.2mm (0.205 inch)

    Magnetic Field Transducer

    Full-Scale Field (Max)

    5T

    Coils (series connected)

    Resistance (20°C)

    1.84 Ω

    Max Resistance (70°C)

    2.21 Ω

    Max Continuous Power

    9080W

    Max Peak Power

    +/-70A, +/-160V, 11.2kW

    Low Field Unsaturated Inductance

    450mH

    High Field Saturated Inductance

    350mH

    Ramp Rate
    (0 to 5T, max linear B v t)

    2.5 seconds

    Ramp Rate
    (0 to 5T, max, non-linear B v t)

    0.5 seconds

    Water Cooling (20°C)

    10 liters/minute at 1.0 bar
    (2.6 US GPM, 15psi)

    Interlocks

    Overtemperature

     Open circuit above 60°C (140°F) coil temperature
    • Please feel free to contact for detailed specifications, accessories, software and options.
