垂直投射場型電磁鐵

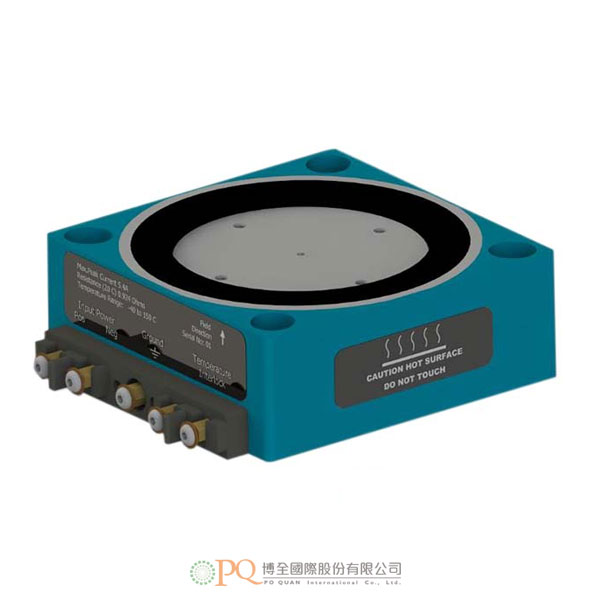

GMW Vertical Projected Field Electromagnet 型號：5205

GMW 5205型電磁鐵是一款扁平投射的垂直場磁鐵，能在磁鐵表面上方提供均勻的Bz場。
5205型電磁鐵可採任何方向安裝；僅重1.3kg的輕量，便於將磁鐵整合到動態的應用中，例如晶圓測試。
5205型電磁鐵的設計，可操作達100°C，以便測定待測物在磁場及溫度兩方面的性能。
應用包括：自旋電子元件研究、霍爾效應研究、磁光學研究等。

加入洽詢

產品特點產品規格 Features Specifications

- GMW 5205型電磁鐵是一款扁平投射的垂直場磁鐵，能在磁鐵表面上方提供均勻的Bz場。
- 適用於工作體積周圍的空間須要自由接近的應用。
- 5205型電磁鐵可採任何方向安裝；僅重1.3kg的輕量，便於將磁鐵整合到動態的應用中，例如晶圓測試。
- 5205型電磁鐵的設計，可操作達100°C，以便測定待測物在磁場及溫度兩方面的性能。
- 特點：
  - 均勻投射的場(±5%)可達25mT。
  - 小巧輕量。
  - 適合任何安裝方向。
  - 快速的週期時間。
  - 高操作溫度。
- 應用：
  - 自旋電子元件研究。
  - 霍爾效應研究。
  - 磁光學研究。
- 總體規格：
  - 體積：寬92mm x 深92mm x 高32.6mm。
  - 重量：1.3 kg。
  - 極面直徑：65mm。
- 線圈參數：
  - 電阻(20°C)：0.924Ω。
  - 最大的電阻(100°C)：1.210Ω。
  - 最大的峰值電流(連續)：5.4A。
  - 最大的峰值電流(正弦)：7.6A。
  - 最大的峰值電流(三角)：9.4A。
  - 最大的時間平均的功率：35W。
  - 電感：16 mH
  - 斜變速率(0～25mT)：2ms。
  - 預期的最大正弦頻率：(5mT) 20Hz。
  - 過溫聯鎖保護：100 °C。
- 磁鐵可在空氣中對流冷卻。將磁鐵的底面夾到散熱器，可以提高性能。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- The 5205 electromagnet is a low profile projected vertical field magnet providing uniform Bz field at a location above the magnet surface. It is intended for applications where the space around the working volume needs to be freely accessible.
- The 5205 can be mounted in any orientation and the light weight (1.3kg) allows the magnet to be integrated into dynamic applications such as wafer testing.
- The 5205 is designed to operate up to 100°C in order to determine the performance of the device under test in both magnetic field and at temperature.
- Features:
  - Uniform projected field (±5%) up to 25mT
  - Small and light weight
  - Any mounting orientation
  - Fast cycle times
  - High operating temperature
- Applications:
  - Spintronic Devices
  - Hall Effect Studies
  - Magneto-Optical Studies
- GENERAL SPECIFICATIONS:
  - Dimensions 92mm W x 92mm D x 32.6mm H(3.15 inch w x 3.15 inch D x 1.28 inch H)
  - Weight 1.3 kg (2.9 pounds)
  - Pole Face Diameter 65mm (2.56 inch)
- Coil Parameters:
  - Resistance (20°C) 0.924Ω
  - Max. Resistance (100°C) 1.210Ω
  - Max. Peak Current (continuous) 5.4 A
  - Max. Peak Current (sinusoid) 7.6 A
  - Max. Peak Current (triangle) 9.4 A
  - Max. Time Averaged Power 35 W
  - Inductance 16 mH
  - Ramp Rate (0-25mT) 2 ms
  - Anticipated max. sinusoidal frequency (5mT) 20 Hz
  - Over Temperature Interlock 100 °C
- The magnet may be convectively cooled in air. Improved performance is achieved by clamping the lower surface of the magnet to a heat sink.
- Please feel free to contact for detailed specifications, accessories, software and options.
