高速高解析圖表記錄器

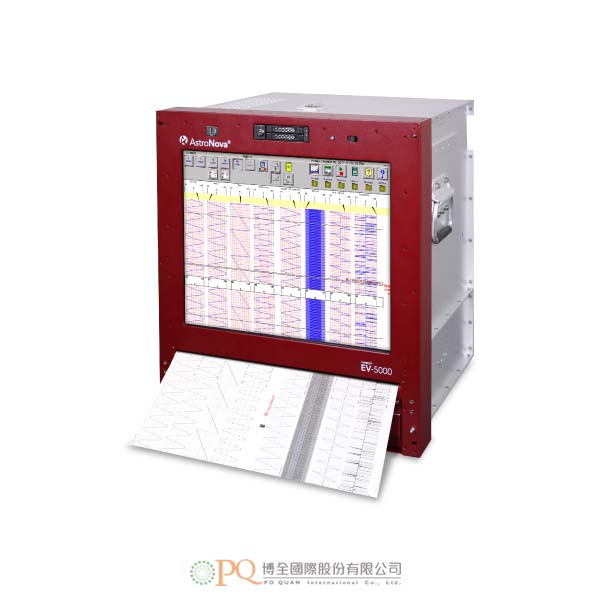

AstroNova Mission-Critical Chart Recorder 型號：Everest® EV-5000

Everest® EV-5000極適合需要儲存數據及紙張列印輸出的重要資料蒐集應用。

加入洽詢

產品特點產品規格 Features Specifications

- Everest® EV-5000極適合需要儲存數據及紙張列印輸出的重要任務資料蒐集應用。
- 專為直接替換Astro-Med經現場驗證的Everest®系列圖表記錄器而設計，EV-5000排除昂貴改裝的需求，能提供同樣高品質的圖表輸出，方便資料查閱及永久的記錄保存。
- 能接受類比輸入，安裝在19吋機架上，並且使用移動式大容量硬碟保存重要資料，EV-5000是可憑直觀操作的最簡單使用的記錄系統。
- 額外的強項特點包括：
  - 在19吋觸控螢幕上檢視即時的資料。
  - 在標準414mm的Z形折疊圖紙列印已記錄的資料。
  - 列印速度最快可達200mm/sec，以供永久的記錄保存。
  - 200kHz更快速的資料擷取。
  - 16位元更高的資料解析度。
  - 採用8個單端隔離式或16個差動類比輸入擷取資料。
  - 500GB增加的儲存容量。
  - 同時記錄到大容量硬碟，以供離線檢視及後置處理。
  - EV-5000能在它的大型觸控顯示幕以瀑布圖顯示即時資料。
  - 保留了舊機型Everest®的最佳特點，EV-5000實現了更高的精度、更快的資料擷取速率及增加的資料儲存容量。
- 信號輸入：
  - 通道組態配置選購：8個隔離式單端或16個非隔離式差動類比輸入。
- 隔離式單端：
  - 最大的通道數：8個。
  - 取樣率：200kHz。
  - 頻寬：40kHz (-3dB)。
  - 最小的輸入阻抗：＞1MΩ。
  - 輸入類型：DC耦合。
  - 連接器：帶護套的香蕉接頭或BNC。
  - 最大的額定輸入：±250V。
- 非隔離式差動：
  - 最大的通道數：16個。
  - 取樣率：20kHz。
  - 頻寬：4kHz (-3dB)。
  - 最小的輸入阻抗：＞500kΩ。
  - 輸入類型：DC耦合。
  - 連接器：D形殼型。
  - 最大的額定輸入：±40V。
- 系統與連接：
  - 功耗：600W。
  - 作業系統：Windows® 10。
  - 連接：
    - GbE千兆乙太網路（10/100/1000 Base-T）。
    - RJ45連接器。
    - USB 3.0
- 螢幕：
  - 尺寸：對角19吋。
  - 解析度：1280 x 1024。
- 列印圖表：
  - 圖紙寬度：414mm。
  - 解析度：300dpi（12 dpm）。
  - 列印速度：達200mm/sec。
  - 速度精度：最大±2%。
  - 波形尺寸：最大170mm。
  - 格子：2～16個單獨的格子。
  - 時間標記：三級（x1、x10、x100）。
- 符合安全性標準：
  - EN 61010-1:2001、UL61010A-1、CSA C22.2 No.1010.1-92 EMC FCC Part 15、Subpart B、Class A EN61326電力諧波IEC1000-3-2。
  - AstroNova系統通過ISO9001認證。
- 機身：
  - 體積：高53.34 x寬48.26 x 深47.2cm。
  - 重量：25kg。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- The Everest® EV-5000 is ideal for mission-critical data acquisition applications where digital storage and paper printouts are required.
- Engineered to be a direct replacement for the field-proven Everest® series of chart recorders from Astro-Med, the EV-5000 eliminates the need for costly retrofits and provides the same high-quality charts, easy data review and permanent records.
- With the ability to accept analog inputs, install on standard 19” racks and maintain critical data with removable high capacity hard drive, the EV-5000 is the most intuitive, easy-to-use recording system.
- Additional enhancements include:
  - View real-time data on 19” touch-screen display
  - Print recorded data on standard 414 mm Z-fold chart paper
  - Achieve print speeds of up to 200 mm/sec for permanent records
  - Obtain faster data acquisition at 200 KHz
  - Gain higher data resolution at 16-bit
  - Acquire data with 8 single-ended isolated or 16 differential analog inputs
  - Increased storage capacity at 500 GB
  - Simultaneously recording to high-capacity hard drives for offline viewing and post-processing, The EV-5000 has the ability to display real-time data using a waterfall chart on its large touch-screen display.
  - Retaining the best features of the original Everest®, the EV-5000 allows for greater accuracy, faster data acquisition rates and increased data storage capacity.
- Signal Inputs:
  - Channel configuration options: 8 isolated single-ended or 16 non-isolated differential analog inputs
- Isolated Single-Ended:
  - Max. channels: 8
  - Sample rate: 200 kHz
  - Band width: 40 kHz (-3dB)
  - Min. input impedance: >1 MΩ
  - Input type: DC-coupled
  - Connector: Shrouded Banana or BNC
  - Max. rated input: ± 250 V
- Non-Isolated Differential:
  - Max. Channel: 16
  - Sample rate: 20 kHz
  - Band width: 4 kHz (-3dB)
  - Min. input impedance: >500 KΩ
  - Input type: DC-coupled
  - Connector: D shell
  - Max. rated input: ± 40 V
- System & connection:
  - Power consumption: 600W
  - Operating system: Windows® 10
  - Connection:
    - Gigabit Ethernet (10/100/1000 Base-T)
    - RJ45 connector
    - USB 3.0
- Screen:
  - Dimensions: 19” diagonal
  - Resolution: 1280 x 1024
- Printed Charts:
  - Chart width: 16.3” (414 mm)
  - Resolution: 300 dpi (12 dpm)
  - Printing speed: up to 200 mm/sec
  - Speed accuracy: +/-2% maximum
  - Waveform size: 170mm max.
  - Grids: from 2 to 16 individual grids
  - Time marking: tri-level x1, x10, x100
- Compliance Safety:
  - EN 61010-1:2001, UL61010A-1, CSA C22.2 No.1010.1-92 EMC FCC Part 15, Subpart B, Class A EN61326 Power Harmonics IEC1000-3-2
  - AstroNova is system certified to ISO9001
- Physical Specifications:
  - Dimensions: 21” H x 19” W x 18.6” D
  - Weight: 55 lbs. (25 Kg)
- Please feel free to contact for detailed specifications, accessories, software and options.
