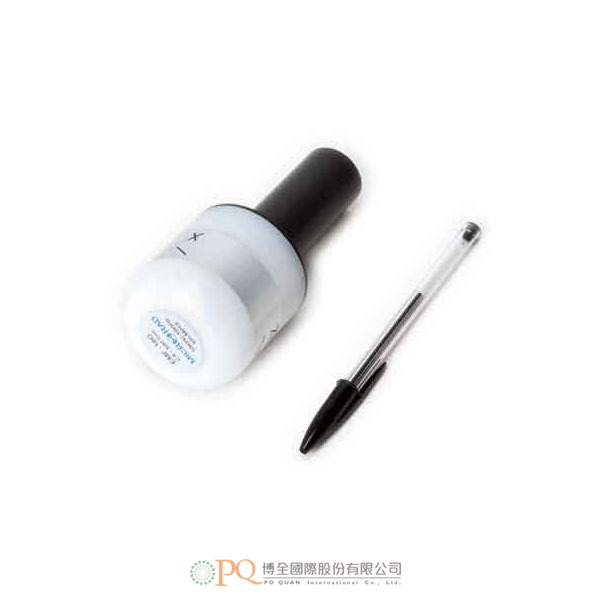

10kHz～18GHz超寬頻電場場強計

Microrad 10kHz~18GHz Ultra Broadband Electric Field Strength Meter 型號：EMF-18G

超寬頻：10kHz～18GHz。
取樣率：20ms。
超小的體積。
可充電鋰離子電池續航力＞45小時@1次取樣/秒，充電時間2小時（充飽電）。
標準配備系統管理軟體EMC Viewer。
最多可同時連接8個感測探頭。
典型應用：
- 測試橫向電磁波傳輸室（TEM-GTEM）與電波暗室中的電場特性。
- 實驗室或重要區域的電磁安全控制與監控。

加入洽詢

產品特點產品規格 Features Specifications

- 超寬頻：10kHz～18GHz。
- 取樣率：20ms。
- 超小的體積。
- 可充電鋰離子電池續航力＞45小時@1次取樣/秒，充電時間2小時（充飽電）。
- 標準配備系統管理軟體EMC Viewer。
- 最多可同時連接8個感測探頭。
- 指示感測器的位置與傾斜度。
- 典型應用：
  - 測試橫向電磁波傳輸室（TEM-GTEM）與電波暗室中的電場特性。
  - 實驗室或重要區域的電磁安全控制與監控。
- 產品簡介：
  - 由於此主動式探棒的頻寬與取樣率，使它成為此領域內使用者的參考點，它能快速、簡單及精準地提供10kHz～18GHz頻率範圍內的電場特性。
  - 專設計在電場環境下操作，例如：橫向電磁波傳輸室（TEM、GTEM）、電波暗室及電磁安全應用，適用於具有45cm隔板的橫向電磁波傳輸室（TEM）。
  - 標準配備EMC Viewer軟體：
    - 由探棒擷取的讀值與測量結果，可藉助標準配備的EMC Viewer軟體，顯示在平板電腦或個人電腦。　
    - EMC Viewer軟體可顯示單軸等向測量的瞬時值及電場的振幅/時間響應。
    - EMC Viewer軟體可同時管理及顯示多達8支探棒。
    - 使用者也可將結果圖形及資料匯出，以供進一步處理。
  - 由於探棒絶佳的省電功能與快充時間，可讓使用者只用20分鐘將電池充電後，便能操作達4小時之久。
- 頻率範圍：10kHz～18GHz。
- 振幅與頻率（無修正）：
  - 10kHz～100kHz：-6/0dB。
  - 100kHz～1GHz：±1dB。
  - 1GHz～18GHz：±3dB。
- 振幅與頻率（有修正）：10kHz～18GHz，0.5dB。
- 動態範圍：0.5～500V/m，60dB。
- 過載：1200V/m。
- 線性度：3～500V/m，0.5dB。
- 等向性（典型＠1.8GHz）：0.4dB。
- 取樣率：20ms～30s。
- 電場解析度：0.01V/m。
- 溫度解析度/精度：0.1℃/0.5℃。
- 介面：光纖（標準配備USB轉換器）。
- 軟體：EMC Viewer。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Super Ultra Wide Band 10kHz - 18GHz
- 20ms Sample rate
- Extremely small sizes
- Rechargeable Li-ion batteries operation time: > 45 hours@1 sample/s, recharging time 2 hours (full charge)
- EMC Viewer Software for system management
- Up to 8 sensors can be connected simultaneously
- Indication of the position and inclination of the sensors
- Typical Application:
  - Characterisation of the Electric Field in TEM-GTEM cells and Anechoic Chambers.
  - Electromagnetic safety control and monitoring in laboratories or critical areas.
- Description:
  - The bandwidth and the sampling rate of this active probe makes it the reference point for users in this field. This single probe provides the user with fast, easy and precise charachteristics of electric fields in the 10kHz to 18GHz range.
  - This probe has been designed to operate in electric field environments such as TEM cell, GTEM, anechoic chambers as well as for electromagnetic safety applications. It is suitable for use in TEM cells which have a spetum of 45cm.
  - EMC Viewer software:
    - The readings and measurements taken by the probe are displayed on a tablet/pc by way of the EMC Viewer Software which is supplied with the probe.
    - This software displays the instantaneous value of the isotropic measurement both for the single axes and the amplitude /time response of electric field.
    - The EMC Viewer software can manage and display up to 8 probes simultaneously.
    - The user can also export the resulting graphics and data for further processing.
  - The exceptional autonomy of the device together with the fast charging time allow the user to work for 4 hours aafter having recharged the battery for only 20 minutes.
- Frequency range: 10kHz - 18GHz
- Amplitude vs frequency (without correction):
  - 10kHz-100kHz: -6/0dB
  - 100kHz-1GHz: ±1dB
  - 1GHz-18GHz: ±3dB
- Amplitude vs frequency (with correction): 10kHz-18GHz, 0.5dB
- Dynamic range: 0.5-500V/m, 60 dB
- Overload: 1200V/m
- Linearity: 3-500V/m, 0.5dB
- Isotropy (Typ.@1.8GHz): 0.4dB
- Sample Rate: 20ms - 30s
- Electric field resolution: 0.01V/m
- Temperature resolution/precision: 0.1℃/0.5℃
- Interfaces: optical fibre (USB converter included)
- Software: EMC Viewer
- Please feel free to contact for detailed specifications, accessories, software and options.
