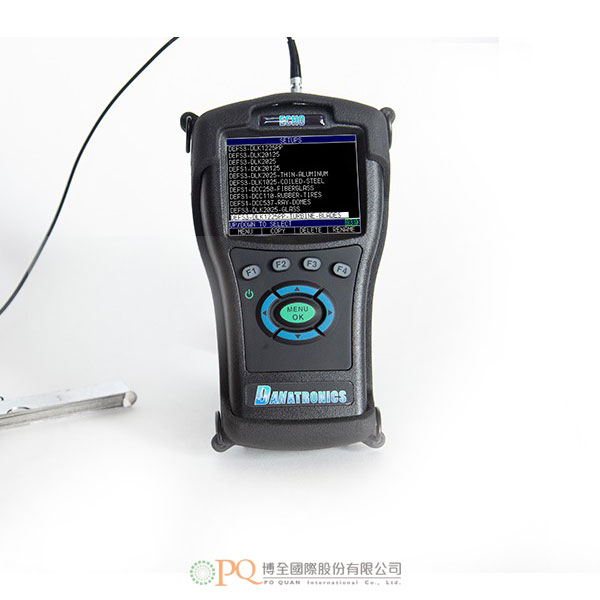

手持式超音波精密測厚儀

Danatronics ECHO-7 Series Hand-Held Precision Ultrasonic Thickness Gauge 型號：ECHO7|ECHO 7DL|ECHO 7W|ECHO 7DLW

Danatronics ECHO 7系列，是Danatronics最新的超音波精密測厚儀，具備最先進的功能與特點。
ECHO 7具備3.5吋高解析日光下可讀的彩色顯示幕和即時A掃描功能、預設使用多種接觸式、延遲線及浸入式探頭(1～20HMz)、自定建立及儲存的應用設定、B掃描、資料記錄器高達32GB容量的SD記憶卡儲存及可匯出到Microsoft excel的介面程式。
提供4款機型，包括ECHO 7、ECHO 7DL、ECHO 7W及ECHO 7DLW。
ECHO 7警報時的振動功能，是全球首創，在嘈雜的環境下使用，很有幫助。

加入洽詢

產品特點產品規格 Features Specifications

- Danatronics ECHO 7系列，是Danatronics最新的超音波精密測厚儀，具備最先進的功能與特點。
- ECHO 7具備3.5吋高解析日光下可讀的彩色顯示幕和即時A掃描功能；預設使用多種接觸式、延遲線及浸入式探頭(1～20HMz)；自定建立及儲存的應用設定；B掃描；資料記錄器高達32GB容量的SD記憶卡儲存及可匯出到Microsoft excel的介面程式。
- ECHO 7提供4款機型，包括ECHO 7、ECHO 7DL、ECHO 7W及ECHO 7DLW。
- ECHO 7警報時的振動功能，是全球首創，在嘈雜的環境下使用，很有幫助。
- 特點：
  - 同步即時的彩色A掃描及厚度顯示。
  - 3.5吋日光下可讀的彩色顯示幕。
  - 提供可現場就地升級的軟體選購，包括即時波形、資料記錄器或兩者都有。
  - Fast/Min及Fast/Max顯示最小值、最大值或同時顯示兩者及在25Hz的實際厚度。
  - 可搭配使用Danatronics各種單一元件傳感器。
  - 提供多種語系介面。
  - 資料記錄器具備匯出到Microsoft Excel的介面程式。
  - IP67保護等級設計。
  - 美國製造。
- 典型應用：
  - 鋼捲。
  - 塑膠部件(瓶子、玩具、管道、容器及托盤)。
  - 鋁。
  - 玻璃。
  - 玻璃纖維。
  - 橡膠。
- 體積：長184mm x 寬101.6mm x 高50.8mm。
- 重量：0.52kg(含內部鋰離子電池)；0.45kg(含選購的包括3顆AA電池的鹼性電池盒)。
- 顯示幕：3.5吋高解析彩色螢幕，320 x 240像素(1/4 VGA)，日光下可讀及提供多種顏色選擇。
- 背光：LED背光，包括可調整光的強度、室內和室外模式。
- 溫度(測厚儀操作)：-20～50°C。
- 包裝：IP67保護等級設計、特製、防潑水、耐高衝擊塑膠、發光的橡膠鍵盤 - 可進行通/止測試。
- 傳感器連接器類型：Lemo 00(2個)。
- 頻寬：0.5～30MHz (-3dB)。
- 測量速率：4Hz或25Hz。
- 脈衝發生器：150V，方波。
- 範圍：厚度範圍依測厚儀機型、探頭選擇及材料條件而定。典型的腐蝕模式範圍0.004吋～23吋(0.508 - 584mm)。
- 校正：校正零點、校正速度、2點校正或採用一個5步階測試塊執行2點校正的自動校正。
- 材料速度範圍：0.0200吋/usec.～0.7362吋/uS(0.508～18.699 mm/uS)。
- 電池：標準配備3.7V鋰離子內部可充電電池(11 - 27小時，標準模式 4Hz及74％亮度：27小時連續操作，快速模式＠25Hz，在回波到回波模式連續測量：11小時)或使用選購的放置3顆AA電池的鹼性電池盒。
- Data XL介面程式：傳送及接收儲存的讀值、最新的韌體及應用設定檔案，作為從測厚儀到電腦(Excel)的雙向通訊媒介。
- USB：USB 2.0。
- 儲存設定：校正及設定檔(最多5,000個)的儲存與讀出。
- 記憶體：所有機型都標準配備內部記憶體。Datalogger機型標準配備2GB微型SD記憶卡，可擴充至32GB。
- 增益：初始增益、最終增益及斜率。20～94 db＠1 db增量。
- 縮放：自動將回波集中在畫面中央，與材料厚度無關。
- 單位：英制、公制、微秒。
- 溫度修正：軟體依輸入的溫度隨著變動的音速作修正。
- 快速最小值/最大值：顯示最小值、最大值或同時顯示兩者及25 Hz時的實際厚度。
- 警報：測厚儀振動及發出嗶嗶聲，顯示畫面依警報條件改變顏色。
- 傳感器類型：單一元件、延遲線、接觸式、浸入式。
- 測量類型：分3類，第1類：主脈衝波信號到第一個後壁回波，第2類：界面回波到第一個後壁回波，第3類：回波到界面回波後面的回波、速度模式(測速計：依輸入的厚度顯示音速)。
- 凍結模式：直接進入凍結畫面(適合高溫應用)。
- 保持模式：保持顯示，以保留最後一次的厚度讀值。
- 關機：可選擇1～31分鐘後自動關機或永不關機。
- 差異模式：以使用者輸入的參考值的絕對值或百分比來表示與實際厚度測量值的差異。
- 解析度：0.0001吋或0.001吋(0.001mm或0.01mm)。
- 認證：CE認證，符合RoHS標準，IP67保護等級設計。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Danatronics offers our newest ultrasonic precision thickness gage line, the ECHO 7 series. ECHO 7 represents our most advanced thickness gage ever. ECHO 7 offers a 3.5” high resolution sunlight readable color display with live A-Scan, use of a wide variety of contact, delay line and immersion probes from 1-20 Mhz as default and custom created and stored applications setups, B-Scan, datalogger with up to 32GB of SD card memory and interface to Microsoft excel. The ECHO 7 is available in 4 models including the ECHO 7, ECHO 7DL, ECHO 7W and ECHO 7DLW. The vibrate on alarm feature is the world’s first and is great for loud environments
- Features:
  - Simultaneous Live Color A-Scan and Thickness Display
  - 3.5” Sunlight readable color display
  - Field upgradeable software options including live waveform, datalogger or both
  - Fast/Min and Fast/Max displays minimum, maximum or both simultaneously with actual thickness at 25 Hz
  - Compatible with a wide variety of Danatronics single element transducers
  - Multiple languages
  - Datalogger interfaces with Microsoft Excel
  - Designed for IP67
  - Made in the USA
- Typical Applications:
  - Coil steel
  - Plastic parts (bottles, toys, pipes, tanks and trays)
  - Aluminum
  - Glass
  - Fiberglass
  - Rubber
- Size: Length 7.25” x Width 4.00” x Height 2.00” (184mm x 101.6mm x 50.8mm)
- Weight: 1.15 lbs (.52 kg) with internal Li-Ion battery, 1.0 lb. (.45 kg) with optional Alkaline tray including 3 AA batteries
- Display: 3.5” high resolution color display, 320 x 240 pixels (1/4 VGA), sunlight readable, including multiple color choices
- Backlight: Light Emitting Diode (LED) backlight. Includes variable light intensity, indoor and outdoor modes
- Temperature (Gage operating): -4 to 122F (-20 to 50C)
- Package: Designed for IP67 rating, custom, splash-proof, high impact plastic with illuminating rubber keypad for go/no-go testing
- Transducer Connector Type: Lemo 00 (2qty)
- Bandwidth: 0.5-30 Mhz (-3dB)
- Measurement Rate: 4 Hz or 25 Hz.
- Pulser: 150V, Square Wave
- Range: Thickness range depends on gage type, probe selection and material conditions. Typical range in corrosion mode, 0.004"-23" (0.508 - 584 mm)
- Calibration: Cal zero, Cal velocity, Two-point calibration or Auto Calibration performs a two-point calibration using a 5-step test block
- Material Velocity Range: 0.0200 in/usec-0.7362 in/ uS (0.508-18.699 mm/ uS)
- Batteries: Standard 3.7 V Li Ion internally rechargeable battery (11-27 hours...Standard mode of 4Hz. and 74% brightness: 27 hour continous operation, Fast mode at 25Hz., continuous measurements in echo to echo mode: 11 Hours) or optional alkaline tray for 3 AA batteries
- Data XL: Interface program to send and receive stored readings, latest firmware and application set up files as two way communication from ECHO to computer (excel)
- USB: USB 2.0
- Stored Setups: Storage and recall of calibration and set up files (up to 5,000)
- Memory: Internal memory standard on all models. For Datalogger models 2GB micro SD card standard and expandable up to 32GB
- Gain: initial gain, final gain and slope. 20-94 db in 1 db increments
- Zoom: Automatically centers echos in the center of the display independent of material thickness
- Units: English, Metric, Microseconds
- Temperature correction: Software to correct for varying sound speed as a function of entered temperature
- Languages: English, French, German, Spanish, Italian, Russian, Czech, Finnish, Chinese, Japanese, Hungarian
- Fast Min/Max: Displays minimum, maximum or both simultaneously with actual thickness at 25 Hz.
- Alarms: Gage vibrates and beeps. Display changes color based on alarm condition
- Transducers: Single, delay lines, contact, immersion
- Measurement Types: 3 Classes: Class 1: Main bang to first backwall echo, Class 2: Interface echo to first backwall echo and Class 3: echo to echo after interface echo. Velocity mode (Velocimeter: displays acoustic sound speed based on entered thickness)
- Freeze Mode: Direct access to freeze display (ideal for high temperature applications)
- Hold Mode: Holds display to retain last thickness reading
- Shut off: selectable auto shut off 1-31 minutes or never shut off
- Differential Mode: Displays the difference from actual thickness measurement in absolute or percentage of a user entered reference value
- Resolution: 0.0001” or 0.001” (0.001mm or 0.01mm)
- Certifications: CE certified, RHOS compliant, designed for IP67
- Please feel free to contact for detailed specifications, accessories, software and options.
