HUBER > 浸入鐘罩式壓力計系列

高精度浸入鐘罩式壓力計

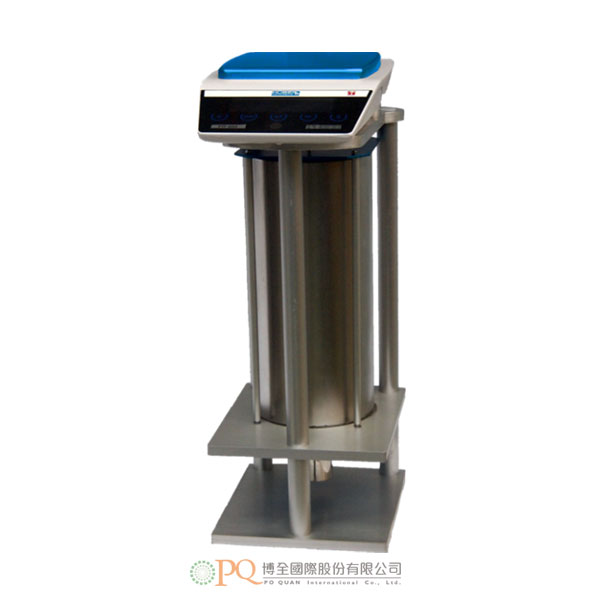

HUBER Dipping Bell Type Manometer 型號：PTF 4000

主要壓力標準精度等級0.02% f.s.、解析度0.01 Pa、再現性0.005%。
應用：在低壓應用領域中的調整、測試及校正工作，可以得到最佳的測量結果，例如：實驗室、大學、無塵室、壓力傳送器、壓力感測器。
提供2種機型：±20mbar及+40mbar。
在德國“英戈爾施塔特技術應用科學大學（Technische Hochschule Ingolstadt）”的公開招標中得標。
HUBER首款全新的浸入鐘罩式壓力計是在2015年秋天上市。
優點：直接顯示，不必操縱；藉由數據輸出，即能輕鬆的實現自動化…等。

加入洽詢

產品特點產品規格 Features Specifications

- 主要壓力標準精度等級0.02% f.s.、解析度0.01 Pa、再現性0.005%。
- 應用：在低壓應用領域中的調整、測試及校正工作，可以得到最佳的測量結果，例如：實驗室、大學、無塵室、壓力傳送器、壓力感測器。
- 提供2種機型：±20mbar及+40mbar。
- 在德國“英戈爾施塔特技術應用科學大學（Technische Hochschule Ingolstadt）”的公開招標中得標。
- HUBER首款全新的浸入鐘罩式壓力計是在2015年秋天上市。
- 浸入鐘罩式壓力計的基本原理：
  - 在樑式天平的一邊，裝有一個具有精確已知之有效橫截面積的懸掛鐘形空心圓柱，浸入具有低表面張力的密封液體中。樑式天平的另一邊，是放置砝碼的秤盤。
  - 壓力，透過鐘罩下面的液體傳導，導致了浮力。
  - 藉由從天平另一邊的秤盤中移除砝碼，壓力得到補償及因此從根本上得到測定。
  - 此種方法是基於基本定義中的「壓力等於力除以面積」。
- 功能性：
  - PTF4000是上述基本原理的最先進應用。
  - 浸入式鐘罩，由薄壁不銹鋼管製成（頂部封閉），位在一個精密天平上，精密天平具有電子控制型式的力的補償功能。
  - 待測壓力通過2條穿過鐘罩下方密封液體的管子，從而產生浮力。
  - 測量因此產生的力，並以電子方式補償。
  - 精密的控制演算法則，在考量環境因素（*選購HM30）的情況下進行計算，具有高精度及再現性。
- 優點：
  - 直接顯示，不必操縱。
  - 藉由數據輸出，即能輕鬆的實現自動化。
  - 永久的再現性。
  - 最理想的壓力變動的阻尼。
- 測量範圍：
  - 標稱範圍：-2000～2000 Pa（無欠載）。
  - 第2個範圍：0～4000 Pa（有欠載）。
- 誤差限值：± 0.02 % FS。
- 解析度：0.01Pa。
- 測量單位：mbar、Pa、hPa、kPa、psi、mmHg。
- 測量值顯示：7段式LED，14 mm。
- 再現性：0.005 %。
- 穩定時間：~2.5 s。
- 電源電壓：12V DC，1.5A。
- 功耗：18 W（VA）。
- 淨重：25kg。
- 體積：400 x 240 x 700 mm。
- 串列介面：USB/RS 232（用於連接HM30小型氣象監測站）。
- 密封液體：氟素化學液FC-40。
- 選購：HM30小型氣象監測站，用於補償環境影響因素。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Pressure measurement with the Dipping Bell-Primary Pressure Standard class 0.02% F.S.
- Fields of application: Best measurement results for adjustment- test- and calibration works in the field of low pressure applications. For example:
  - Laboratory
  - University
  - Cleanroom measurements
  - Pressure transmitters
  - Pressure sensors
- 2 Versions available
  - ±20 mbar
  - +40 mbar
- HUBER INSTRUMENTE AG has won the public tender of "Technische Hochschule Ingolstadt".
- The first - new HUBER dipping bell was delivered in autumn 2015.
- Basic principle of the Dipping-Bell
  - On one side of a beam balance, a hanging bell-shaped hollow cylinder (bell) with exactly known effective cross-sectional area immerses in a sealing liquid with low surface tension is mounted. On the other side from the beam balance a pan with weights.
  - Pressure, conducted through the liquid under the bell, results in a buoyancy which is compensated by removing weights from the other side.
  - This method is based on the basic definition: Pressure equals force divided by area.
- Functionality:
  - The PTF4000 Pressure Primary Standard is a state-of-the-art application of this basic principle.
  - The dipping-bell, made from a thin-walled stainless pipe – closed on the top, is located as underload on a precision balance with electronically controlled force compensation.
  - The pressure to be measured passes through two tubes through the sealing liquid under the bell, thus resulting in a buoyancy.
  - The resulting force is measured and compensated electronically.
  - Complex control algorithms compute under consideration of environmental factors (optional) high precision and reproducibility.
- This results in the following advantages:
  - Direct display without manipulation
  - Easily automated by data output
  - Permanent reproducibility
  - Optimal damping of pressure fluctuations
- Measuring range:
  - Nominal range: -2000 ... 2000 Pa (Without underload)
  - Second range: 0 … 4000 Pa (With underload)
- Error limit: ± 0,02 % FS
- Resolution: 0,01Pa
- Units of measurement: mbar, Pa, hPa, kPa, psi, mmHg, ….
- Measured value display: 7-Seg. LED, 14 mm
- Reproducibility: 0,005 %
- Settling time: ˜2,5 s
- Supply voltage: 12V DC, 1.5A (external Power Supply inclusive)
- Power consumption: 18 W (VA)
- Net weight: 25 kg
- Dimension: 400 x 240 x 700 mm
- Serial interface: USB / RS 232 for HM30 Meteo Station
- Sealing liquid: Fluorinert FC-40
- Option: Meteo Station for compensation of the environmental influences
- Please feel free to contact for detailed specifications, accessories, software and options.
