電芯充放電測試器

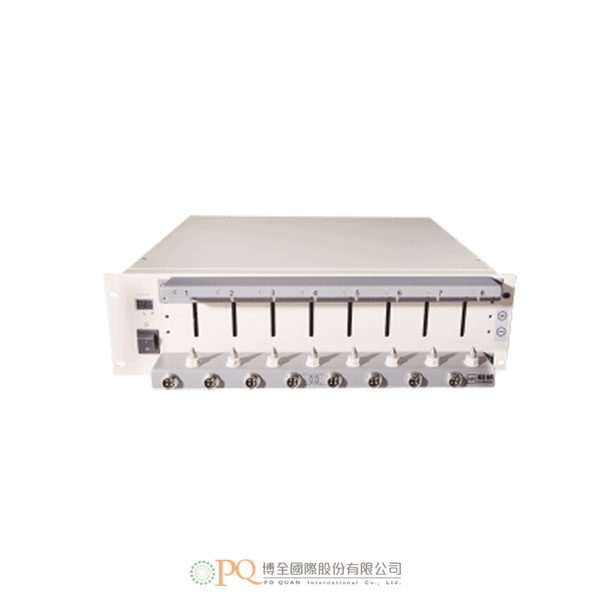

Battery charge discharge tester 型號:CT-4008T-5V12A
主要面向於3C消費電子類商品電池的檢測,18650/21700/26650/鎳氫鎳鎘/鋼殼鋁殼/方形軟包電池進行容量、迴圈壽命,直流內阻測試,
  • 功能描述

    • 脈衝充放電檢測,迴圈壽命測試;
    • 直流內阻(Internal DC Resistance)檢測,自動取點計算、繪圖;
    • 迴圈壽命檢測;
    • 功率、容量、能量檢測;
    • 充放電曲線擬合,電池一致性檢測與評估;
    • 支援表達式方程設定,自定義設定充放電方法;
    • 高倍率充電、放電能力檢測;
    • HPPC(Hybrid Pulse Power Characterization);
    • 動力電池、儲能電池單電池串聯或並聯模組檢測; 單電池電壓、單電池溫度監控。

    測試對象

    • 圓柱18650/ 21700/ 26650電池
    • 軟包鋰離子電池
    • 方形鋁殼電池
    • 鉛酸電池
    • 磷酸鐵鋰電池
    • 正負極材料
    • 三電極體系
    • 鋅空氣電池
    • 鋰硫電池
    • 液流電池
    • 燃料電池
    • 其他實驗室製備電池材料

    硬體特點
    先進硬體電路架構支援,模組化設計,通道獨立控制

    • 開關電源採用知名品牌,充足的功率設計提供足夠的額度,保證了系統性能穩定可靠;
    • 大部分電子元器件採用國際著名品牌的工業級標準IC,歷經嚴格的壽命老化篩選;
    • PCB、SMT加工均採用大型專業加工公司,保證了測試中的精度的穩定性;
    • 硬體系統模組化設計,測試通道獨立,測試過程完全獨立,互不干擾;

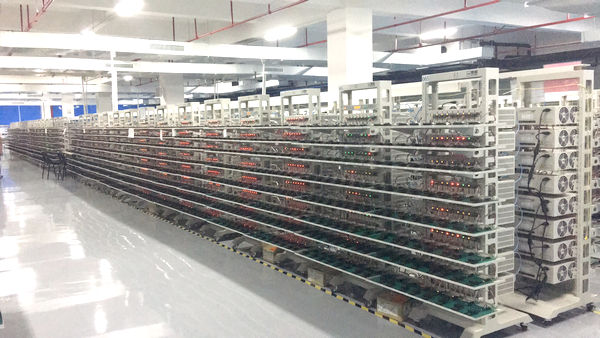

    • 各單元間的通道可獨立程式設計測試,多個單元模組可串行通信連接成任意組合機櫃,高速可靠;
    • 安裝調試快捷簡單,與電腦的連線容易,易於學習,正常使用率超過98%。

    完善的校準系統

    • 電流採樣電路的電流感測器輸出支援接入標準儀錶,對電流量值進行校準;
    • 檢測測試電池電壓,通過輸入標準電壓信號,可校準檢測系統的電壓值;
    • 手動校準測試儀,操作簡易的校準軟體,實現硬體偏移量的修改;
    • 批量測試儀的工裝校準,實現儀器校準的自動化與批量化;
    • 檢測測試電池溫度及負△V值。

    量程範圍大,四線測量保證測試的高精度

    • 靈活定製的量程範圍,並且根據測試需求訂製放電電壓到0V;
    • 高達±0.05% of range測量精度,完全滿足科研機構的嚴格需求;
    • 四線制的測量保證良好的負反饋環節控制,電流上升滿量程期間無尖峰出現。

    對電池提供全面、完備的測試

    • 精確的容量測試、恒功率放電、恒阻放電、恒流充放電以及恒壓充電;
    • 獨特的防反接板設計。

    夾具獲多項專利、種類齊全、可定製

    • 通用型夾具,適用於各類圓柱及方形電池的夾放;

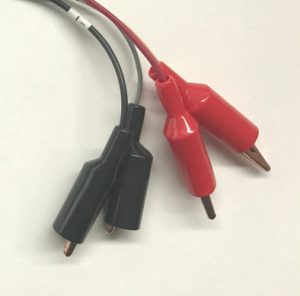

    • 鱷魚夾具,外接式測試埠,方便連接任意種類的電池電極;
    • 聚合物電池夾具,適用於多種型號的聚合物電池測試;
    • 夾具與測試儀分離設計,易於更換型號,適用於不同的電池型號。

    獨立通風散熱設計,有效提高系統穩定性

    • 獨立通風設計,散熱效率高,無熱量累積,測試結果一致性好、可靠性高、設備壽命長;
    • 通風系統適用於總體通風設計,元件均為標準尺寸,易於佈局,節約了佔地面積。

    完善的輔助通道功能—支持測量映射與通道映射

    • 輔助通道用於組合電池的單體電壓、溫度的輔助測量,硬體上獨立、軟體相關聯;
    • 硬體配置自由靈活,支援硬體嵌入式系統與上位機軟體分別升級;

    避免單電池過壓、超溫、實現更加安全可靠的組合動力電池測試。

    軟體特點
    採用C/S模式的系統架構設計,基於TCP/IP網路通信協定

    • 基於成熟的TCP/IP網路通信協定,採用先進C/S模式、實現一台伺服器對上千通道的監控。

    多使用者管理方案

    • 分層明確的用戶許可權管理功能,系統支援添加使用者組和使用者,管理員可設定使用者組不同許可權的操作;
    • 多使用者在線查看和管理設備,通過用戶端都可操作、查看、控制所有設備的任意通道;
    • 數據自動備份系統,保證了測試過程及測試數據的安全性,實現了測試事件的可追溯性。

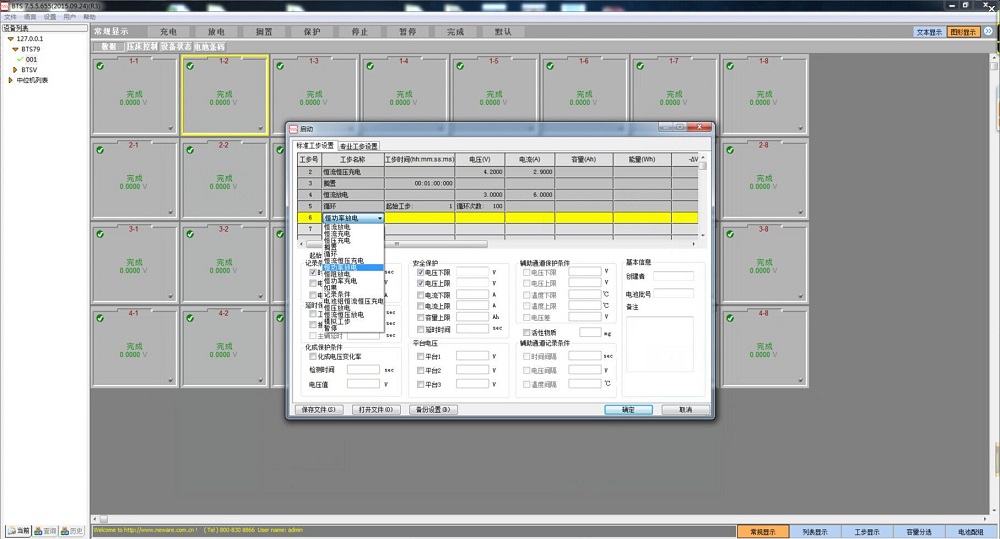

    軟體人機交互介面友好—先進的UI設計理念

    • UI介面基於WINDOWS視窗操作系統人機交互平臺,體現了工控測量領域的特殊性與專業性;
    • 圖形監控、清單監控、圖形化的電池分選與配組、減輕了客戶的認知負擔,操作簡單快捷,易學易用;
    • 所有上位機應用軟體與中位機液晶顯示均支援中英文交互介面切換。

    強大的測試流程控制功能

    • 當通道處於測試狀態下,對電池的測試參數進行在線修改,便於使用者在測試或生產中,及時地控制電池的測試方案;
    • 測試中的通道若發生測試中斷,如:人為控制、安全保護或者其它不可預測突發事件(系統掉電、通信中斷等)時,系統將保存斷點資訊,排除異常后可進行接續啟動測試,保證了測試流程與測試數據的接續。

    靈活複雜的程式設計測試方案

    • 支援7種輔助工步和8種功能工步,靈活多樣的工作模式:恆流充電、恒壓充電、恆流放電、恆流恒壓充電、恒功率放電、恆阻放電、迴圈、擱置、停止等;
    • 各工作模式可設定多種參數:電壓、電流、功率、時間、輔助溫度、單體電壓、容量、電壓負斜率、負載等限制條件;
    • 通道停止功能提供了個人化的測試方案,測試時,可將電池取下用第三方儀器進行其它參數的檢測,然後再將電池放回原通道進行接續測試;
    • 各種截止條件進行「邏輯或」運算,支持條件語句實現複雜的測試方案。

    完美的電池分選、配組、曲線對比功能

    • 完善的分選功能與配組功能,最大限度的支援批量生產的電池化成、分選、配組,降低人力資源成本;

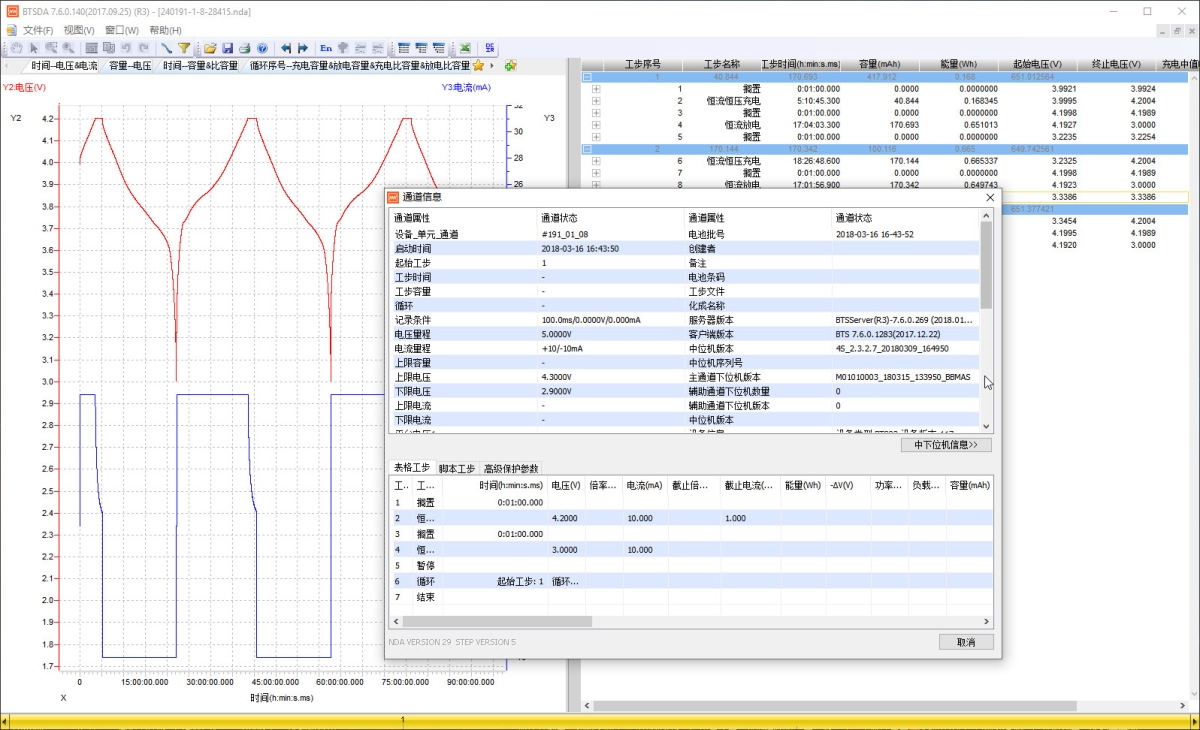

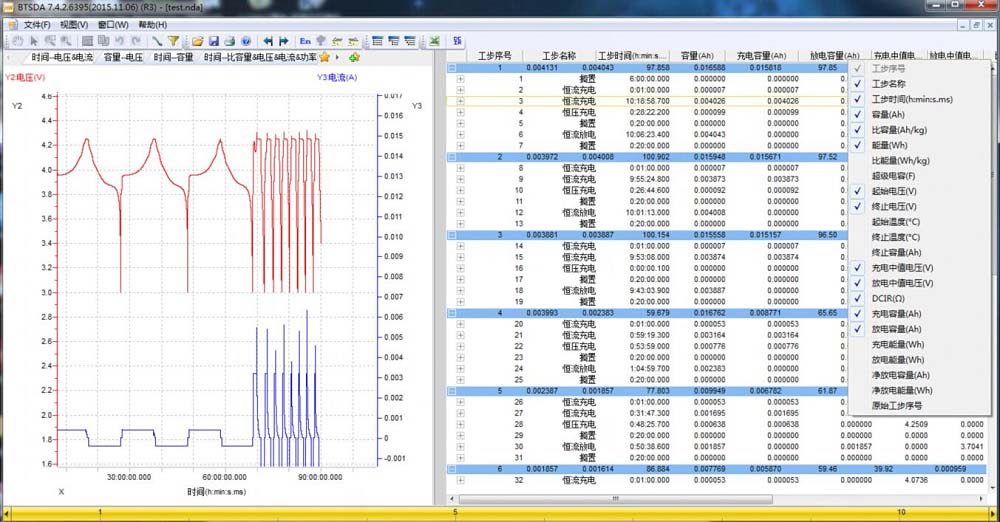

    • 具有強大的曲線對比功能,支援多通道數據自定義對比,精確的定位功能,提供精確的電池性能分析,可根據曲線對比進行更精確的分選、配組。

    測試數據全面,測試過程可再現

    • 數據採樣頻率高,容量計算精確,分選配組更加精確;
    • 資料庫集中管理,預充、化成、分容、OCV及ACR測試數據,提高電池生產效率;
    • 日誌功能對測試過程的事件進行了完備的記錄。 長達數月的測試程序時間、日誌將記錄設備所有的操作,如掉電、停機、使用者誤操作、用戶強制操作(如在線修改參數)等,幫助客戶正確的分析測試數據。

    高可擴展、可升級

    • 系統可擴展能力強,可提供系統的二次開發介面,可導入第三方設備測試數據;
    • 軟體可根據客戶需求訂製開發相應功能,支援在線升級;
    • 隨機附送校準軟體,校准電壓、電流的精度,校準速度快並且易學,易用。

    電池管理管理—給每個電池一個身份證

    • 具備條碼管理系統,將電池條碼、測試通道編號、設備號、測試客戶端計算機名及測試人員進行綁定,確保電池測試數據的可追朔性。

    強大的數據管理方案,支援多種報表方案及數據格式輸出

    • 強大的數據及曲線處理、靈活的自定義報表功能,歷史數據的搜索功能,便於管理與維護;
    • 強大的BIS電池資訊管理系統,讓測試數據的管理更加高效和安全,實現了生產資訊與測試數據的可追溯性;
    • 用戶可根據需要對數據進行篩選,導出自定義報表;

    軟體支援輸出數據類型包括EXCEL、PDF、TXT

    夾具選擇

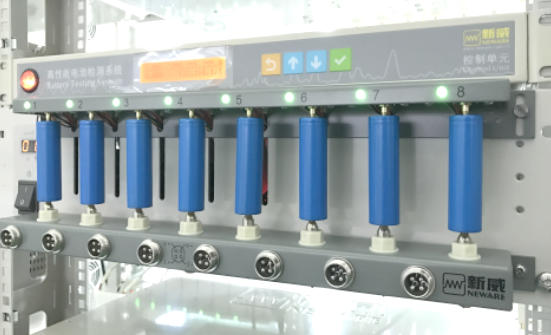

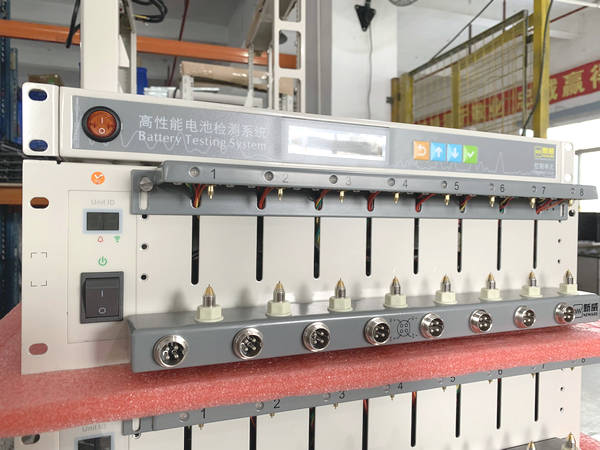

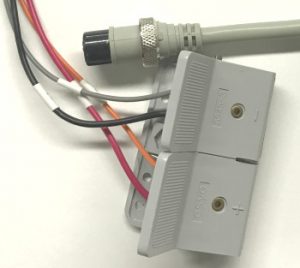

    上下夾具(測試圓柱電池)  聚合物夾具(測試軟包電池) 鱷魚夾





  • CT-4008T-5V12A
    電壓範圍控制 25mV~5V
    最低放電電壓 上下夾具兩端可放電至2V, 2m線長可至2.5V (可定製放電到0V)
    電流控制範圍 量程一:5mA-1A; 量程二:1A-6A; 量程三:6A~12A
    恒壓截止電流 量程一:2mA; 量程二:12mA; 量程三:24mA
    精度 ± 0.05% of FS
    電流相應時間 最大電流上升時間<1ms
    時間記錄間隔 100ms
    電壓記錄間隔 10mV
    電流記錄間隔 量程一:2mA; 量程二:12mA; 量程三:24mA
    記錄頻率 10HZ
    充電模式 恒流、恒壓、恒流恒壓、恒功率充電
    截止條件:電壓、電流、相對時間、容量、能量、-△V
    放電模式 恒流放電、恒功率放電、恒阻放電、恒壓放電、恒流恒壓放電
    截止條件:電壓、電流、相對時間、容量、能量
    脈衝模式 充放電模式:恒流模式、恒功率模式
    最小500ms脈寬,
    單個脈衝工步支援32個不同的脈衝
    充放電連續切換:一個脈衝工步可以實現從充電到放電的連續切換

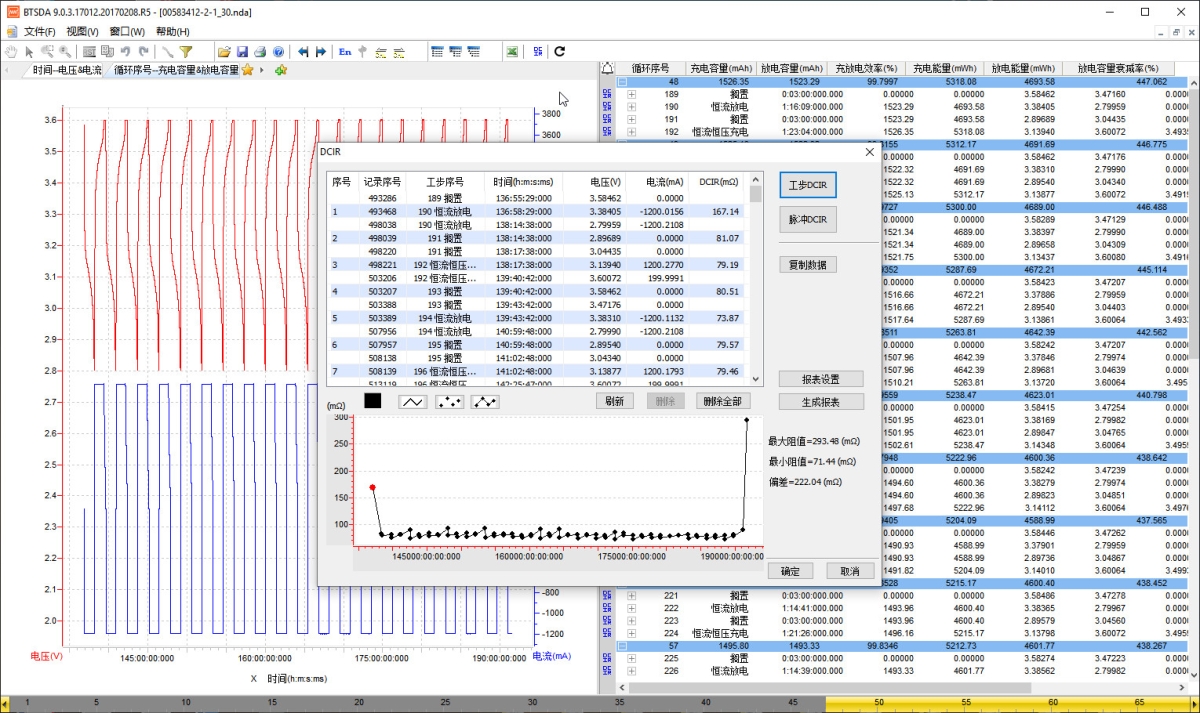

    DCIR測試 支援自定義取點進行DCIR的計算
    迴圈測試範圍 65535次
