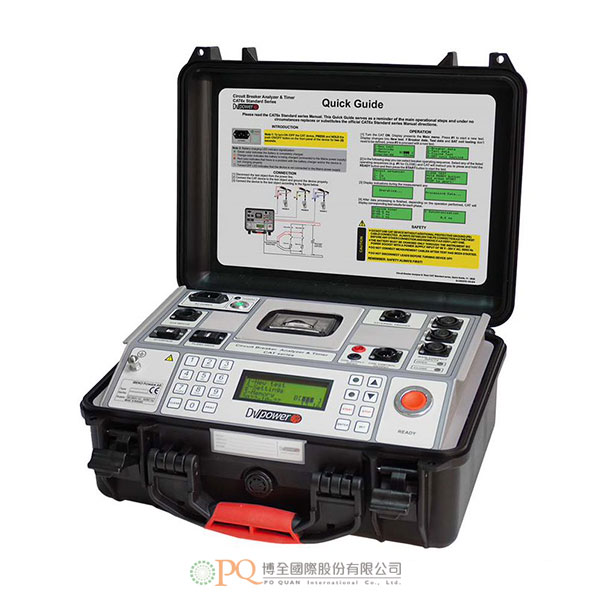

DV Power Circuit Breaker Analyzer & Timer 型號：CAT I series|CAT 61|CAT 64

DV Power CAT I系列CAT61、CAT64為獨立操作或可從個人電腦控制的數位式斷路器狀態評估測試器，專用於每相2個斷口的斷路器的時間及衝程測試。
計時通道可記錄主接點、電阻器接點及輔助接點的閉合及開啟。
可記錄開啟、閉合線圈電流及中壓與高壓斷路器運動部件的位移。
用於主接點及電阻式接點的6個計時通道；用於輔助輸入的3個計時通道。
跳脫及閉合線圈電流測量。

加入洽詢

產品特點產品規格 Features Specifications

- DV Power CAT I系列CAT61、CAT64為獨立操作或可從個人電腦控制的數位式斷路器狀態評估測試器，專用於每相2個斷口的斷路器的時間及衝程測試。
- 計時通道可記錄主接點、電阻器接點及輔助接點的閉合及開啟。
- 可記錄開啟、閉合線圈電流及中壓與高壓斷路器運動部件的位移。
- 特點（*依機型而定）：
  - 適合每相2個斷口的斷路器測試。
  - 用於主接點及電阻式接點的6個計時通道。
  - 用於輔助輸入的3個計時通道。
  - 跳脫及閉合線圈電流測量。
  - 預插入電阻器的電阻測量。
  - 4個類比輸入加1個傳感器輸入。
  - 支援數位及類比傳感器。
  - 時間及動作測量。
  - 電壓及電流測量。
  - 操作簡單。
  - 強固耐用的設計，適合現場使用。
  - 在高壓環境下，提供精準的測量結果。
  - 使用標準配備的DV-Win軟體，進行詳盡的測試結果分析。
- 應用：
  - 可對最多6個主接點（每相2個斷口）及3個輔助接點（*依機型而定），同步進行時間測量，包括預插入電阻器（假如存在於斷路器中）。
  - 預插入電阻器的電阻測量（假如存在於斷路器中）。
  - 評估斷路器極間的同步。
  - 同步測量2個線圈的線圈電流。
  - 以圖形形式表示電壓數值，以評估變電所電池的狀態。
  - 測量斷路器運動部件的位移、接點滑動、過衝、反彈、阻尼時間及平均速度。
  - 第一次跳脫測試。

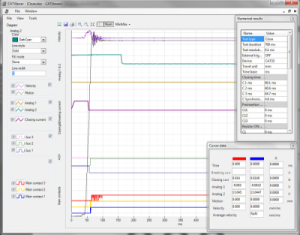

- 軟體：
  - 可從個人電腦完全控制儀器功能。
  - 可從儀器下載測試結果。
  - 可擷取及分析測試結果。
  - 可檢視、編輯、儲存、列印及匯出測試結果。
  - 可檢視及重疊幾條圖形，以進行簡單的測試結果比較。
  - 可使用2個游標，選擇測量點與間隔。
  - 提供縮放及平移圖形的功能。
  - 可設置特定的測試序列。
  - 可創建預定的測試計劃，以便進行輕鬆快速的現場測試。
  - 可自定測試結果圖形的配置。
  - 提供詳細說明所有功能的輔助（Help）選單。
- 標準附件：
  - DV-Win軟體。
  - USB線。
  - 主電源線。
  - 保護接地線(PE)。
- 主接點輸入：
  - 接點輸入數：
    - 3個（3 x 1），每相1個（機型CAT03、CAT31、CAT34）。
    - 6個（3 x 2），每相2個（機型CAT61、CAT64）。
  - 每個通道偵測主接點及預插入電阻器接點：
    - 閉合 ≤ 10 Ω。
    - 電阻器接點範圍10 Ω～5 kΩ。
    - 開啟 ≥ 5 kΩ。
    - 開路電壓20 V DC。
    - 短路電流50 mA。
  - 每個通道測量預插入電阻器的電阻。
- 輔助輸入：
  - 通道數：3個，電隔離（外部觸發輸入可作為第3個輔助輸入使用）。
  - 使用者可選擇乾或濕接點。
    - 接點感測（乾）：

      開路電壓24 V DC。

      短路電流5 mA。
    - 電壓感測（濕）：

      工作電壓300 V DC，250V AC。

      低啟動模式 ± 5V。

      高啟動模式 ±10V。
  - 過電流及過電壓保護。
- 時間測量：
  - 時間測量解析度：
    - 2秒測試持續時間：0.1 ms（取樣率10 kHz）。
    - 20秒測試持續時間：1 ms（取樣率1 kHz）。
    - 200秒測試持續時間：10 ms（取樣率100 Hz）。
  - 時間精度：0.05% rdg. ± 解析度。
- 斷路器操作：
  - 閉合(C)。
  - 開啟(O)。
  - 閉合 - 開啟(C-O)。
  - 開啟 - 閉合(O-C)。
  - 開啟 - 閉合 - 開啟(O-C-O)。
  - 第一次跳脫測試。
  - 使用者可選擇任何需要的測試順序。
- 線圈驅動器：
  - 通道數：2個（跳脫及閉合線圈）。
  - 用於線圈觸發的2個分開的輸出。
  - 驅動器特性：300 V DC max，35 A DC max。
  - 電子驅動器提供優異的時間控制。
  - 過電流及過電壓保護。
  - 線圈電源輸入：300 V DC max，35 A DC max。
- 電流測量：
  - 跳脫及閉合線圈的電流測量，2個通道，霍爾效應感測器。
  - 範圍：±35 A DC～5 kHz。
  - 精度：±（0.5 % rdg + 0,1 % FS）。
  - 圖形表示：以解析度0.1ms顯示電流波形。
- 類比輸入：
  - 2個通道：線圈電流測量。
  - 2個電壓通道，每個通道有4個測量範圍：±0.5 V、±2.5 V、±60 V及±300 V AC/DC。
  - 類比輸入與所有其它電路隔離。
- DC輸出：用於電流鉤錶的24 V電壓電源。
- 內部儲存：500筆測試結果（數字及圖形資料）。
- （選購）感熱式印表機：
  - 印出圖形及數字。
  - 紙張寬度80 mm（3.15吋）。
- 適用標準：
  - 安全性：
    - 低電壓指令：2014/35/EU（CE合格）指令。
    - class I儀器適用的標準，汙染等級2。
    - 安裝類別II：IEC/EN 61010-1。
  - 電磁相容性：
    - 2014/30/EU指令（CE合格）。
    - 適用的標準：EN 61326-1。
  - CAN/CSA-C22.2 No. 61010-1。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Circuit Breaker Analyzer & Timer CAT61/CAT64 is a standalone or a PC-controlled digital instrument for condition assessment of the circuit breakers. It is intended for testing timing and travel on circuit breakers with two breaks per phase.
- The timing channels records closing and opening of the main, resistor, and auxiliary contacts.
- CAT61/CAT64 record graphs of both the open and close coil currents and displacements of the HV and MV circuit breaker moving parts.
- Features:
  - 2 breaks per phase
  - 6 timing channels for main and resistive contacts
  - 3 timing channels for auxiliary inputs
  - TRIP & CLOSE coils current measurement
  - Resistance measurement of pre-insertion resistors
  - 4 Analog Inputs + 1 Transducer Input
  - Supports both digital and analog transducers
  - Timing and motion measurement
  - Voltage and current measurement
  - Simple and easy to operate
  - Robust design for field use
  - Accurate measurement in high voltage environment
  - Detailed analysis of test results using DV-Win software
- Application:
  - Simultaneous timing measurement of up to 6 main contacts (2 breaks per phase) including preinsertion resistors (if present in the circuit breaker) and 3 auxiliary contacts,
  - Resistance measurement of the pre-insertion resistors (if present in the circuit breaker),
  - Evaluation of synchronization between the circuit breaker poles,
  - A measurement of the coil currents, simultaneously for 2 coils,
  - Evaluating the state of the substation’s batteries by graphically showing the voltage value,
  - A measurement of displacement, contact wipe, over-travel, rebound, damping time and average velocity of the breaker’s moving parts,
  - “First trip” test.
- Software:
  - Full control of the CAT functions from a PC
  - Downloading the test results from the instrument
  - Acquisition and analysis of the test results
  - The test results can be viewed, edited, saved, printed and exported
  - Viewing and overlaying several graphs, for an easy test result comparison
  - Selecting the measurement points and intervals using the two cursors
  - Zoom and pan graph feature
  - Specific test sequence setup
  - Customized configuration of the test result graphs
  - Creation of predefined test plans for an easy and quick field testing
- Included accessories:
  - DV-Win software
  - USB cable
  - Mains power cable
  - Ground (PE) cable
- Main contact inputs:
  - Number of contact inputs:
    - 3 (3 x 1), 1 per phase (CAT03, CAT31, CAT34)
    - 6 (3 x 2), 2 per phase (CAT61, CAT64)
  - Each channel detects Main and pre-insertion resistor contacts.
    - Closed ≤ 10 Ω
    - Resistor contacts range 10 Ω to 5 kΩ
    - Open ≥ 5 kΩ
    - Open circuit voltage: 20 V DC
    - Short circuit current 50 mA
  - Each channel measures resistance of preinsertion resistors
- Auxiliary inputs:
  - Number of channels: 3, galvanically isolated (external trigger input can be used as a third auxiliary input)
  - User selectable: dry or wet
    - Contact sensing (dry):

      Open circuit voltage 24 V DC

      Short circuit current 5 mA
    - Voltage sensing (wet):

      Working voltage 300 V DC, 250V AC

      Low activation mode ± 5V

      High activation mode ±10V
  - Overcurrent and overvoltage protection
- Time measurement:
  - Time measurement resolution:
    - 0,1 ms for 2 s test duration (sampling rate 10 kHz)
    - 1 ms for 20 s test duration (sampling rate 1 kHz)
    - 10 ms for 200 s test duration (sampling rate 100 Hz)
  - Time accuracy: 0,05% of the reading ± resolution
- Breaker operation:
  - Close (C)
  - Open (O)
  - Close-Open (C-O)
  - Open-Close (O-C)
  - Open-Close-Open (O-C-O)
  - First trip test
  - The user can select any desired test sequence
- Coil driver:
  - Number of channels: 2 (Trip and Close coil)
  - Two separate outputs for coil triggering
  - Driver characteristics: 300 V DC max, 35 A DC max
  - Electronic drivers provide superior timing control
  - Overcurrent and overvoltage protection
  - Coil supply input: 300 V DC max, 35 A DC max
- Current measurement:
  - Current measurement for Trip and Close coil, 2 channels, Hall-Effect sensor
  - Range ±35 A DC to 5 kHz
  - Accuracy ± (0,5 % rdg + 0,1 % FS)
  - Graphic presentation: currents waveform is displayed with a resolution of 0,1 ms
- Analog inputs:
  - 2 channels – Coil current measurement
  - 2 Voltage channels, each channel has four measurement ranges: ±0,5 V, ±2,5 V, ±60 V and ±300 V AC/DC
  - The analog inputs are isolated with respect to all other circuits
- DC output: 24 V voltage supply for current clamps
- Internal memory: 500 test results (numerical and graphical data)
- Printer (optional): Thermal printer
  - Graphic and numeric printout
  - Paper width 80 mm (3.15 in)
- Applicable standards:
  - Safety:
    - Low Voltage Directive: Directive 2014/35/EU (CE conform)
    - Applicable standards, for a class I instrument, pollution degree 2,
    - Installation category II: IEC EN 61010-1
  - Electromagnetic Compatibility:
    - Directive 2014/30/EU (CE conform) Applicable standard: EN 61326-1
  - CAN/CSA-C22.2 No. 61010-1
- Please feel free to contact for detailed specifications, accessories, software and options.
