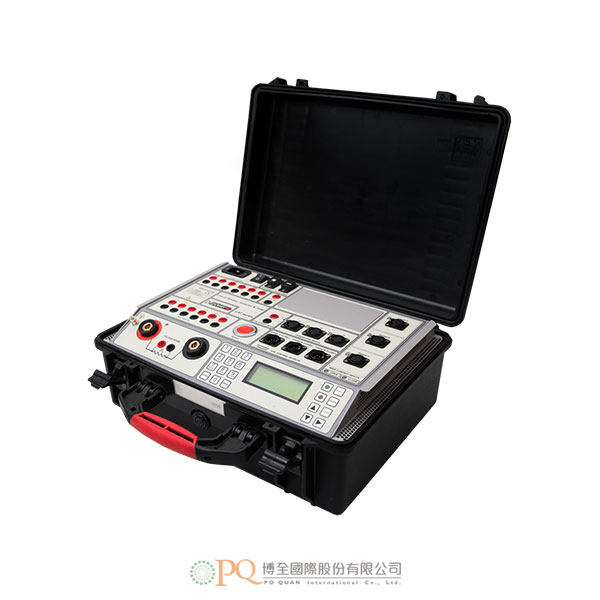

DV Power Circuit Breaker Analyzer & Timer 型號：CAT II series|CAT 35|CAT 36

適合每相1個斷口的斷路器測試。
時間及動作測量；兩端接地。
內建微歐姆計（最高500A，*依機型而定）。
動態電阻測量。
使用標準配備的DV-Win軟體，進行詳盡的測試結果分析。
用於主接點及電阻式接點的3個計時通道（3x1）。

加入洽詢

產品特點產品規格 Features Specifications

- DV Power CAT II系列CAT35、CAT36採用最新式的改良，可供安全快速的測試，並具備獨特的技術，可對斷路器進行額外的診斷。其精密的設計，能確保在高壓變電所與工業環境下進行有效率及可靠的操作。
- 特點：
  - 適合每相1個斷口的斷路器測試。
  - 強固耐用的設計，適合現場使用。
  - 在高壓環境下提供精準的測量結果。
  - 時間及動作測量。
  - 兩端接地。
  - 內建微歐姆計（最高500A，*依機型而定）。
  - 動態電阻測量。
  - 使用標準配備的DV-Win軟體，進行詳盡的測試結果分析。
  - 用於主接點及電阻式接點的3個計時通道（3x1）。
  - 用於輔助輸入的6個計時通道。
  - 6個線圈控制通道。
  - 3個傳感器輸入通道。
  - 6個額外的類比輸入通道。
- 應用（*請參考機型規格比較表）：
  - 可對最多12個主接點（每相1個斷口）及6個輔助接點（*依機型而定），同步進行時間測量，包括預插入電阻器（假如存在於斷路器中）。
  - 預插入電阻器的電阻測量（假如存在於斷路器中）。
  - 評估斷路器極間的同步。
  - 同步測量6個線圈的線圈電流、電壓及電阻。
  - 以圖形形式表示電壓數值，以評估變電所電池的狀態。
  - 測量斷路器運動部件的位移、接點滑動、過衝、反彈、阻尼時間及平均速度。
  - 第一次跳脫測試。
  - 靜態電阻測量。
  - 動態電阻測量。
- 軟體：
  - 可從個人電腦完全控制儀器功能。
  - 可從儀器下載測試結果。
  - 可擷取及分析測試結果。
  - 可檢視、編輯、儲存、列印及匯出測試結果。
  - 可檢視及重疊幾條圖形，以進行簡單而完整的測試結果比較。
  - 可使用2個游標，選擇測量點與間隔。
  - 提供縮放及平移圖形的功能。
  - 可設置特定的測試序列。
  - 可創建預定的測試計劃，以便進行輕鬆快速的現場測試。
  - 可自定測試結果圖形的配置。
  - 提供詳細說明所有功能的輔助（Help）選單。
- 標準附件：
  - DV-Win軟體。
  - USB線。
  - 主電源線。
  - 保護接地線(PE)。

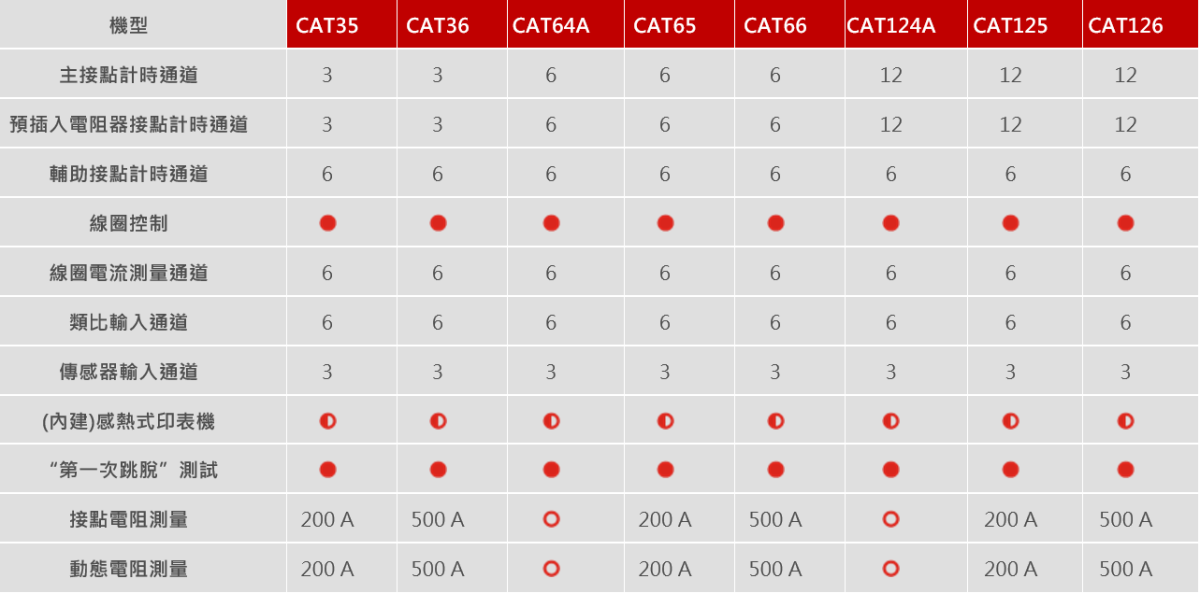

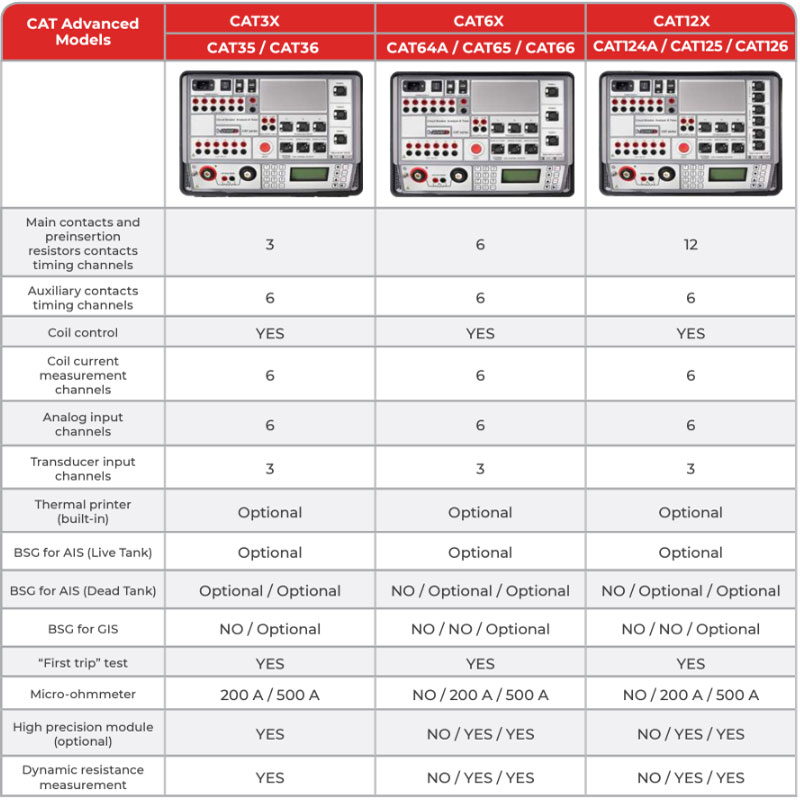

- 同系列各機型規格比較：
- 技術規格，可參考同系列機型CAT124A、CAT125、CAT126。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- The Circuit Breaker Analyzer & Timer CAT35, CAT36 instrument utilizes the latest improvements for safe and fast testing, with unique technical capabilities for additional diagnostics of circuit breakers. Sophisticated design ensures efficient and reliable operations in high-voltage substations and industrial environments.
- Features:
  - 1 break per phase
  - Robust design for field use
  - Accurate measurement in high voltage environment
  - Timing and motion measurement
  - Both Sides Grounded feature
  - Built-in micro ohmmeter (up to 500 A)
  - Dynamic resistance measurement
  - Detailed analysis of test results using DV-Win software
  - 3 timing channels (3×1) for main and resistive contacts
  - 6 timing channels for auxiliary inputs
  - 6 coil control channels
  - 3 transducer input channels
  - 6 additional analog input channels
- Applications:
  - Simultaneous timing measurement of up to 12 main contacts (1 break per phase, depends on model) including pre-insertion resistors (if present in the circuit breaker) and 6 auxiliary contacts
  - Resistance measurement of the pre-insertion resistors (if present in the circuit breaker)
  - Evaluation of synchronization between the circuit breaker poles
  - Measurement of the coil currents, voltages and resistance simultaneously for 6 coils
  - Evaluating the state of substation’s batteries by graphically showing the voltage value
  - Measurement of displacement, contact wipe, over-travel, rebound, damping time and average velocity of the breaker’s moving parts
  - “First trip” test
  - Static resistance measurement
  - Dynamic resistance measurement
- Software:
  - Full control of the CAT functions from a PC
  - Downloading the test results from the instrument
  - Acquisition and analysis of the test results
  - The test results can be viewed, edited, saved, printed and exported
  - Viewing and overlaying several graphs, for an easy test result comparison
  - Selecting the measurement points and intervals using the two cursors
  - Zoom and pan graph feature
  - Specific test sequence setup
  - Creation of predefined test plans for an easy and quick field testing
  - Customized configuration of the test result graphs
  - For the CAT form of DV-Win software there is Help menu available, with detailed instructions and explanations of all functions and features.
- Included accessories:
  - DV-Win software
  - USB cable
  - Mains power cable
  - Ground (PE) cable
- Please feel free to contact for detailed specifications, accessories, software and options.
