電池電壓監控器（*可搭配BLU系列）

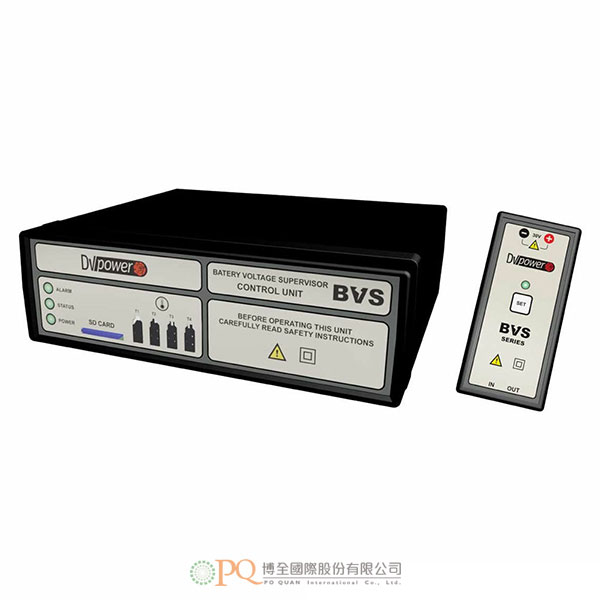

Battery Voltage Supervisor 型號：BVS

為電池放電測試的高效率分析儀。
在電池容量測試中，自動量測電池串與單電池電壓、單電池間連接電壓、電池串電流及環境溫度。
可檢測故障電池及提供通知。
可靠、操作簡單。
可使用DV-B Win軟體進行詳細的測試分析及建立報告。
可搭配BLU電池負載測試器，依據IEC60896-21標準，進行電池內部電阻計算。

加入洽詢

產品特點產品規格 Features Specifications

- 為電池放電測試的高效率分析儀。
- 在電池容量測試中，自動量測電池串與單電池電壓、單電池間連接電壓、電池串電流及環境溫度。
- 可檢測故障電池及提供通知。
- 可靠、操作簡單。
- 可使用DV-B Win軟體進行詳細的測試分析及建立報告。
- 應用：
  - 在電池容量（放電）測試及充電過程中，藉由單電池電壓模組（CVM）監測及記錄單電池與單電池間電壓，而進行即時的電池狀態評估。
  - 使用控制器（BVS-CU）進行即時的環境溫度監測。
  - 使用附加的電池串電壓模組（SVM）與電池串電流模組（SCM），進行電池串電壓及電流監測。
  - 搭配BLU系列電池負載測試器：
    - 可依據IEC60896-21標準，進行電池內部電阻計算。
    - 可使用DV-B Win軟體進行詳細的資料趨勢分析。
- 系統介紹：
  - BVS電池電壓監控器是一款電池監測系統，可蒐集與檢視即時資料，主要用途是在電池放電測試執行中，監測電池電壓數值。
  - BVS為整合式系統，包括：
    - BVS控制器（BVS-CU）。
    - 單電池電壓模組（CVM）。
    - 電池串電壓模組（SVM – 選購）。
    - 電池串電流模組（SCM – 選購）。
  - BVS系統可透過一連串單電池電壓模組（CVM）監測以下單電池參數，而識別出潛在的電池故障問題：
    - 單電池電壓。
    - 單電池間連接電壓。
  - 此外，BVS控制器（BVS-CU）還可提供多個位置（4個溫度通道）的環境溫度測量。
  - 使用選購的電池串電壓模組（SVM）與電池串電流模組（SCM），可以進行總電池串電壓及總電池串電流測量。
  - 單電池電壓模組（CVM）可依據測量的電壓數值，偵測出未通過放電測試的單電池，從而安全地將這些單電池從電池串中移除。
  - 從模組蒐集來的資料，可使用DV-B Win應用軟體進行資料擷取與廣泛的分析。
  - DV-B Win軟體提供資料檢視、追蹤及建立綜合性報告的功能。
- DV-B Win軟體：
  - 可檢視、分析所有來自BVS系統的結果，並以可選擇的報表形式呈現。
  - 資料可藉由USB或藍芽通訊轉移至電腦。
  - 由BVS電池電壓監控器與BLU電池負載測試器兩者提供的測試結果，可以在同一份報表上檢視。
  - 可依據使用者定義的臨界值，進行快速的單電池內部電阻值“通過/不通過”測試，增加對個別單電池狀態的深刻瞭解。
  - 主要功能：
    - 從電腦完全控制BVS。
    - BLU電池負載測試器的放電測試結果及單電池電壓模組（CVM）的單電池電壓數值，可以在一個DV-B Win檔案中預覽。
    - 擷取及詳細分析測量的資料。
    - 電池串電壓、單電池電壓、單電池間電壓及內部電阻的趨勢。
    - 提供BLU電池負載測試器與BVS單電池電壓模組（CVM）測試報告的幾種格式，包括Excel工作表、pdf、word或RTF。
    - 可由使用者選擇單電池電壓模組（CVM）的取樣時間。

標準配件：
- 主電源線。
- USB線。
- DV-B Win軟體。
- 單電池電壓模組（CVM）。
主電源：
- 輸入電壓：90～264V AC，50/60Hz。
- 輸入功率：110VA。
- 單電池電壓模組（CVM）電源電壓：66V DC。
測量：

參數	測量範圍	解析度
單電池電壓	±30V DC 1mV	1mV
單電池間連接電壓	±50mV DC	1μV
電池串電壓	±600V	1mV
電池串電流	±1V	0.1μV

典型精度：
- ±50mV DC：±（1% rdg + 1% F.S）。
- ±1V DC：±（0.1% rdg + 0.1% F.S）。
- ±30V DC：±（0.1% rdg + 0.1% F.S）。
- ±600V DC：±（0.1% rdg + 0.1% F.S）。
溫度：-20°C～+80°C。
BVS控制器（BVS-CU）與單電池電壓模組（CVM）的通訊連接：RS485串列通訊。
與電腦的通訊連接：
- USB。
- 藍芽。
儲存：內部SD記憶卡（2GB）。
體積重量：
體積（長x寬x深）：
- BVS-CU：206 mm x 180 mm x 64 mm。
- CVM：66 mm x 28 mm x 139 mm。
- SVM：66 mm x 28 mm x 139 mm。
- SCM：66 mm x 28 mm x 139 mm。
重量：
- BVS-CU：0.78kg。
- CVM：0.14kg。
- SVM：0.18kg。
- SCM：0.18kg。
符合標準：
- 污染等級：2。
- 絶緣類別：I。
- 安全性標準：EN 61010-1、LVD 2014/35/EU、IEC 61010-1（國際標準）、UL 61010-1、CAN/CSA-C22.2 No. 61010-1、第2版，含修訂1。
- 電磁相容性（EMC）：
  - CE合格：EMC標準EN 61326-1:2006、EMC指令2014/30/EU。
詳細規格、配件、軟體及選購，歡迎洽詢。

- Efficient analyzer for battery discharge testing
- Automated string and cell voltage, inter-cell connection voltage, string current and ambient temperature measurements during capacity tests
- Detection and notification of failing cells
- Reliable and easy to operate
- Detailed test analysis and reporting provided using DV-B Win software
- Applications:
  - Real time cell condition assessment by monitoring and recording cell and inter-cell voltages from the set of the CVM modules during a battery capacity (discharge) testing as well as charging procedure.
  - Real time ambient temperature monitoring with the BVS-CU unit
  - String voltage and current monitoring using additional string voltage module (SVM) and string current module (SCM)
  - In combination with the Battery Load Unit (BLU) instruments:
    - Enables internal resistance calculation according to IEC60896-21
    - Detailed data trending and analysis provided using DV-B Win software
- System Overview:
  - Battery Voltage Supervisor (BVS) is a battery monitoring system. It is used for real-time data gathering and viewing. Main role of BVS is monitoring battery voltage values during a battery discharge testing.
  - The BVS is an integrated system consisting of:
    - BVS Control Unit (BVS-CU)
    - Cell Voltage Modules (CVM)
    - String Voltage module (SVM) (optional)
    - String current module (SCM) (optional)
  - The system of Battery voltage supervisor identifies a potential battery malfunction. That is done by monitoring the following cell parameters from an array of the cell voltage modules CVM:
    - Cell voltage
    - Inter-cell connection voltage
  - In addition, the BVS-CU provides ambient temperature measurements on multiple locations (4 temperature channels).
  - Overall string voltage and string current measurements can be achieved by using optional string voltage module (SVM) and string current module (SCM).
  - CVM modules detect cells that fail a discharge test based on measured voltage values. As a result these cells can be safely removed from the battery string.
  - Data acquisition and extensive analysis capabilities of data collected from the modules are available in the DV–B Win application software suite. They provide a user data viewing, tracking and generation of comprehensive reports.
- DV-B Win Software:
  - All results transferred from the BVS system can be viewed, analyzed and presented in selectable report forms by using the DV-B Win software application.
  - Data can be transferred to a PC through a USB or Bluetooth communication.
  - Both, the BVS and the BLU device provided results can be viewed on the same report form.
  - A quick pass/fail test for a cell internal resistance values may be performed based on a user defined thresholds, adding additional insight in an individual cell’s status.
  - DV-B Win Main Features:
    - Full control of the BVS from a PC
    - Both discharge results from BLU device and cell voltage values from CVM can be previewed in one DV-B Win file
    - Acquisition and detailed analysis of measured data
    - String voltage, Cell voltage, inter-cell voltage and internal resistance trending
    - Test report for BLU and BVS CVM are available in several formats (Excel spreadsheet, pdf, word or RTF)
    - User selected sampling time of CVM

Included accessories
- Mains power cable
- USB cable
- DV-B Win software
- Cell Voltage modules
Mains Power Supply
- Input voltage: 90 – 264 V AC, 50/60 Hz
- Input power: 110 VA
- CVM supply voltage: 66 V DC
Measurement:

Parameters	Measuring Range	Resolution
Cell Voltage	± 30 V DC 1 mV	1 mV
Intercell connection Voltage	± 50 mV DC	1 μV
String Voltage	± 600 V	1 mV
String Current	± 1 V	0,1 μV

Typical accuracy:
- ±50 mV DC: ± (1% rdg + 1% F.S)
- ±1 V DC: ± (0,1% rdg + 0,1% F.S)
- ±30 V DC: ± (0, 1% rdg + 0, 1% F.S)
- ± 600 V DC ± (0, 1% rdg + 0, 1% F.S)
Temperature: -20 °C - +80 °C / -4 °F - +176 °F
BVS-CU and CVM communication: RS485 serial communication
Communication with PC:
- USB
- Bluetooth
Memory: Internal SD Card: 2 GB SD
Dimensions and Weight:
Dimensions (L x W x D)
- BVS-CU: 206 mm x 180 mm x 64 mm
- CVM: 66 mm x 28 mm x 139 mm
- SVM: 66 mm x 28 mm x 139 mm
- SCM: 66 mm x 28 mm x 139 mm
Weight:
- BVS-CU: 0, 78 kg / 1.7 lbs.
- CVM: 0, 14 kg / 0.3 lbs.
- SVM: 0, 18 kg / 0.4 lbs.
- SCM: 0, 18 kg / 0.4 lbs.
Applicable Standards:
- Pollution degree: 2
- Insulation category: I
- Safety: EN 61010-1, LVD 2014/35/EU, IEC 61010-1 (International standard), UL 61010-1; CAN/CSA-C22.2 No. 61010-1, 2nd edition, including Amendment 1
- Electromagnetic Compatibility (EMC):
  - CE conformity: EMC standard EN 61326-1:2006, EMC directive 2014/30/EU
Please feel free to contact for detailed specifications, accessories, software and options.
