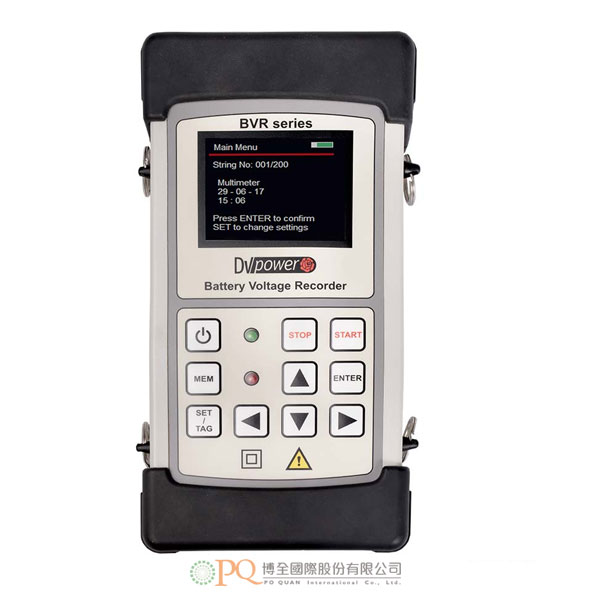

手持式電池電壓記錄器

Battery Voltage Recorder 型號：BVR Series|BVR 11|BVR 20|BVR 22

手持式，僅重0.5kg～0.7kg。
最大的電壓測量範圍±600V。
可在不到1秒的時間內，自動測量、標記時間及儲存單電池/電池串（浮充）電壓。
單電池溫度及環境溫度量測。
可使用電流鉤錶進行電流測量。
可與外部密度計進行紅外線通訊（電解質密度測量，機型BVR20）。
可執行完全的電池放電測試及同時測量電池串電壓與放電電流。

加入洽詢

產品特點產品規格 Features Specifications

- 手持式，僅重0.5kg～0.7kg（依機型而定）。
- 最大的電壓測量範圍：±600V（依機型而定）。
- 可在不到1秒的時間內，自動測量、標記時間及儲存單電池/電池串（浮充）電壓。
- 單電池溫度及環境溫度量測。
- 可使用電流鉤錶進行電流測量。
- 可與外部密度計進行紅外線通訊（電解質密度測量，機型BVR20）。
- 可執行完全的電池放電測試及同時測量電池串電壓與放電電流。
- 可將測量資料轉移到DV-B Win軟體進一步分析。
- 應用：
  - 在大規模的電池放電測試中，為BLU系列電池負載測試器提供高效率的支援。
  - 大型電池組每月一次的檢測。
  - 環境溫度測量。
  - 使用電流鉤錶進行電流測量。
  - 與使用者自備的電腦進行USB及藍牙通訊。
  - 同時進行電池串電壓與電流測量，以分析放電測試過程（機型BVR22）。
- 系統介紹：
  - 特別設計專用於測量電池電壓及溫度數值。
  - 適於固定式電池應用的IEEE標準，規定須定期測量單個電池組電壓及總電池系統電壓，這些測量，是建議在電池浮充工作模式中及定期的電池容量測試中進行。
  - 全部3種機型的額外特點，是可使用電流鉤錶進行DC電流測量。
  - 提供的3種機型，可以滿足不同客戶的需求。
  - 全部機型都可轉移測量的資料到DV-B Win軟體，以進行電池條件與健康狀態的廣泛分析。
- DV-B Win軟體：
  - 使用DV-B Win套裝軟體，全部測試結果，都可以用幾種形式表現。單電池電壓，可以用表格、掃描圖形及線條視圖表示。
  - 為了執行測量資料的詳細比較和分析，是將使用者定義的電池和電池串電壓及溫度限值，與測量結果一起在掃描圖形檢視中顯示。
  - 可以產生及由使用者自定一份蒐集資料的測試報告，以進行全面的電池健康狀態評估。
  - 可以將數字及圖形結果，從DV-B Win軟體匯出為可選擇的檔案格式，例如Excel工作表、PDF、Word或RTF。
  - 也可將其它類型的資料格式（jpeg、png、doc）匯入標準的DV-B Win報告內。
  - 當偵測電池電壓位準低於或高於設定的臨界值時，DV-B Win軟體可提供警報通知。

主電源：
- 電池：
  - 類型：2600 mAh鋰離子電池。
    - 機型BVR11：1個單電池。
    - 機型BVR20、BVR22：2個單電池。
  - 電壓：3.7V。
  - 充電時間：6小時。
- AC轉接器：
  - 輸入電壓：90～264V AC，50/60Hz。
  - 輸出電壓：12V DC。
  - 輸出電流：1A。
測量（依機型而定）：
- 單電池間電壓測量範圍：0～1V DC。
- 單電池電壓測量範圍：0～30V DC。
- 電池串電壓測量範圍：0～600V DC。

機型	範圍	解析度
BVR11	單電池/電池串電壓 ±30V ±500V DC	10 mV 100 mV
BVR20	單電池電壓 ±2.35V DC ±7V DC ±30V DC	1mV
BVR22	單電池間電壓/電流 ±30mV DC ±300mV DC ±1V DC 單電池/電池串電壓 ±3V DC ±30V DC ±600V DC	0.01mV 0.1mV 0.1mV 10mV 100mV

典型精度：
- ±600V DC：±（0.05% rdg + 0.1% FS）。
- ±30V DC：±（0.05% rdg + 0.05% FS）。
- ±7V DC：±（0.05% rdg + 0.05% FS)。
- ±2.35V DC：±（0.05% rdg + 0.05% FS）。
- ±1V DC：±（0.05% rdg + 0.05% FS）。
顯示幕：
- 類型：TFT LCD 2.8吋。
- 檢視範圍：43.2 mm x 57.6 mm。
- 解析度：320 x 240像素。
通訊：儀器與電腦之間透過USB或藍芽連接。
儲存：內部2GB微型SD記憶卡（依機型而定）。
即時時鐘：
- 精密度：每月±5秒。
- 日曆：100年（有閏年偵測）。
操作環境：
- 溫度：-10°C～+45°C。
- 溫度達31°C時，最大相對濕度95% RH，溫度55°C時，線性下降至40% RH。
低電壓指令：
- 指令2014/35/EU（CE合格）。
- class I儀器，污染等級2，安裝類別II，符合標準IEC EN 61010-1。
電磁相容性：
- 指令2014/30/EU（CE合格）。
- 符合標準EN 61326-1。
詳細規格、配件、軟體及選購，歡迎洽詢。

- Handheld - from 0,5 to 0,7 kg depending on the model
- Max voltage measurement range ± 600 V
- Automatically measures, time-stamps and stores cell/string (float) voltages in less than 1 second
- Cell and ambient temperature measurements
- Current measurement using current clamps
- IR communication with external Density Meter (Electrolyte density measurement)
- Performs full battery discharge test simultaneously measuring string voltage and discharge current
- Easy transfer of measured data to DV-B Win software for further analysis
- Applications:
  - Efficient supplement to BLU series of Battery Load Units during extensive battery discharge testing
  - Monthly inspections of large battery banks
  - Ambient temperature measurement
  - Current measurement using current clamps
  - USB and Bluetooth communication with a user provided PC
  - Simultaneous string voltage and current measurement to analyze a discharge test process
- System Overview:
  - Battery Voltage Recorder series of instruments are specially designed for measuring battery voltage and temperature values.
  - IEEE standards for stationary batteries applications stipulate measuring voltages of both single batteries as well as total battery system voltages periodically. These measurements are recommended to be taken during batteries’ float operating modes and periodical battery capacity testing.
  - Additional feature for all three models is DC current measurement using current clamps.
  - For different customer’s requirements, three models of Battery Voltage Recorder series are available.
  - All models can transfer measured data to DV-B Win for an extensive analysis of battery’s condition and state of health.
- DV-B Win Software:
  - Using the DV-B Win software package all results can be presented in several forms. Single battery voltages can be shown in a table, scan graph, as well as a line view.
  - To perform detailed comparisons and analysis of measured data, a user defined limits for battery, and string voltage as well as temperature, are displayed in the scan graph view along with measured results.
  - A test report of collected data can be generated and user customized for a comprehensive battery state of health assessment.
  - Numerical and graphical results may be exported from DV-B Win in selectable formats such as Excel spreadsheet, PDF, Word or Rich Text Format.
  - Additionally, importing other types of data formats (.jpeg, .png, .doc) into standardized DV-B Win report is provided as well.
  - DV-B Win software provides an alarm notification when detecting cells with voltage levels lower or higher than defined thresholds.
- Mains Power Supply:
  - Battery:
    - Type 2600 mAh Li-Ion

      BVR11: 1 Cell

      BVR20, BVR22: 2 Cells
    - Voltage 3,7 V
    - Charge time 6 hours
  - AC Adapter:
    - Input voltage 90 to 264 V AC, 50/60 Hz
    - Output voltage 12 V DC
    - Output current 1 A
- Measurement:
  - Inter- cell voltage measuring range: 0 – 1 V DC
  - Cell voltage measuring range: 0 – 30 V DC
  - String voltage measuring range: 0 – 600 V DC
- Typical accuracy:
  - ± 600 V DC: ± (0, 05% rdg + 0, 1% FS)
  - ± 30 V DC: ± (0, 05% rdg + 0, 05% FS)
  - ± 7 V DC: ± (0, 05% rdg + 0, 05% FS)
  - ± 2, 35 V DC: ± (0, 05% rdg + 0, 05% FS)
  - ± 1 V DC: ± (0, 05% rdg + 0, 05% FS)
- Display:
  - Type: TFT LCD 2.8 in
  - Viewing Area: 43, 2 mm x 57, 6 mm / 1.8 in x 2.3 in
  - Resolution: 320 x 240 pixels
- Communication: USB and Bluetooth: Device to PC connection
- Memory: Internal: 2 GB Micro SD Card
- Real time clock:
  - Precision: ±5 seconds per month
  - Calendar: 100 year with leap year detection
- Environment conditions
  - Temperature: -10 °C to +45 °C / 14 °F to +113 °F
  - Maximum relative humidity 95 % for Temperatures up to 31 °C, decreasing Linearly to 40 % relative humidity at 55 °C
- Low Voltage Directive:
  - Directive 2014/35/EU (CE conform)
  - Applicable standards, for a class I instrument, pollution degree 2
  - Installation category II: IEC EN 61010-1
- Electromagnetic Compatibility:
  - Directive 2014/30/EU (CE conform)
  - Applicable standard: EN 61326-1
- Please feel free to contact for detailed specifications, accessories, software and options.
