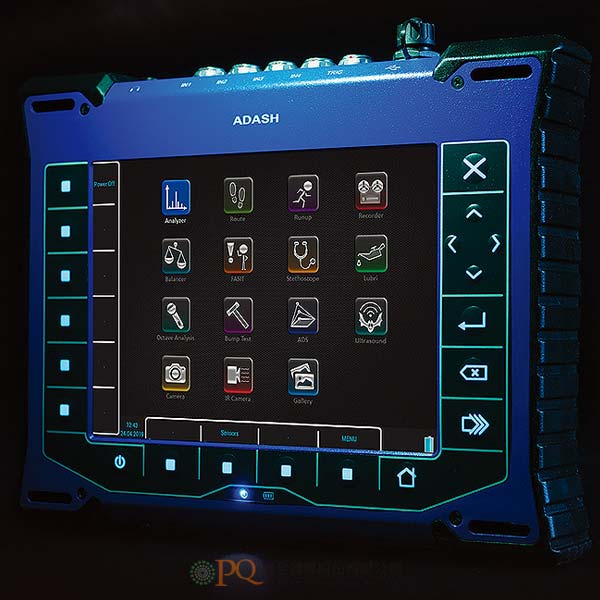

A4500 - VA5 Pro 振動分析儀 / 熱影像儀 / 超音波測量儀

輸入頻道

4 x AC，ICP®電源開/關
4 x DC，過程值
1 x TACHO，速度探頭/外部觸發

輸入範圍

AC +/- 12 V峰間值
DC +/- 24V

AD轉換

24位元，64位元內部信號處理
沒有自動增益功能！

動態範圍訊噪比

120dB

頻率範圍(-3dB)

最大範圍：0.35 Hz-90 kHz（1 Ch，194 kHz取樣）
最大範圍：0.35 Hz-25 kHz（4 Ch，64 kHz取樣）
最小範圍：0.35 Hz-25 Hz（4 Ch，64 Hz取樣）

取樣模式

四頻道同步

FFT解析度

最少100線
最多3 276 800線

儀器模式

分析
路徑
啟動分析
紀錄分析
動平衡
紅外線熱影像
FASIT（專家系統）
Lubri   ( 潤滑監測 )
MCSA (電機電流特徵分析)
聽診器
倍頻程分析
碰撞测试
ADS（結構變形分析）
超音波分析
相機
圖片集

顯示

1125 X 800像素

內建相機

5 MPx，自動對焦

熱影像儀(選購)

384 x 288像素
-10°C〜150°C（或最高250°C）溫度
NETD靈敏度範圍為50 mK

處理器

Intel Atom 1.9GHz

記憶體、路徑

最大64 GB 一條路徑16 GB，路徑數量僅受可用內存限制

數據處理

實時FFT
DEMOD-包絡分析
ACMT-低速軸承分析
階次分析
用戶帶通分析
RPM測量
DC測量
軌道測量

RAW訊號記錄

64 kHz採樣頻率
4頻道內存消耗3 GB /小時
4頻道總記錄-20小時
64kHz取樣頻率
4頻道記憶消耗3GB/每小時
4頻道總記錄 – 20小時

觸發

手動，外部，信號位準，時間
速度變化，時間間隔

介面

USB 3.0、2.0相容

操作溫度範圍

-10°C 到 +50°C

電源

機器運轉中，電池可用8小時，AC 230V

外箱

鋁製外箱

尺寸及重量

29.5 X 23 X 4.9公分，2公斤

Input channels

4 x AC, ICP® power supply on/off
4 x DC for process values
1 x TACHO for speed probe/external trigger

Input range

AC +/- 12 V peak-peak
DC +/- 24V

AD conversion

24 bit, 64 bit internal signal processing
No AutoGain function!

Dynamic range S/N

120dB

Frequency ranges (-3 dB)

Maximum range: 0.35 Hz - 90 kHz (1 Ch, 194 kHz sampling)
Maximum range: 0.35 Hz - 25 kHz (4 Ch, 64 kHz sampling)
Minimum range: 0.35 Hz - 25 Hz (4 Ch, 64 Hz sampling)

Sampling mode

Fully simultaneous for 4 channels

FFT resolution

Min. 100 lines
Max. 3 276 800 lines

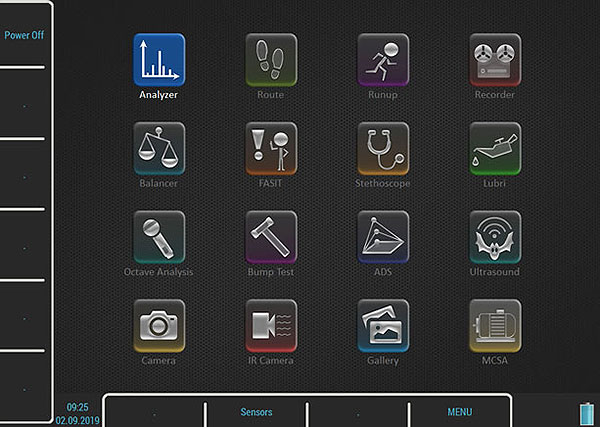

Unit modes

Analyzer - analytical measurements
Data collector - route measurements
Balancer - 1 and 2 plane on site balancing
Run up - run up and coast down measurements
Recorder - raw signal recording for later post analysis
Stethoscope - listening of the bearing/machine noise
FASIT - expert system for automatic fault detection
MCSA
Octave analyzer - hearable sound measurements
Bump test - measurement of natural frequencies

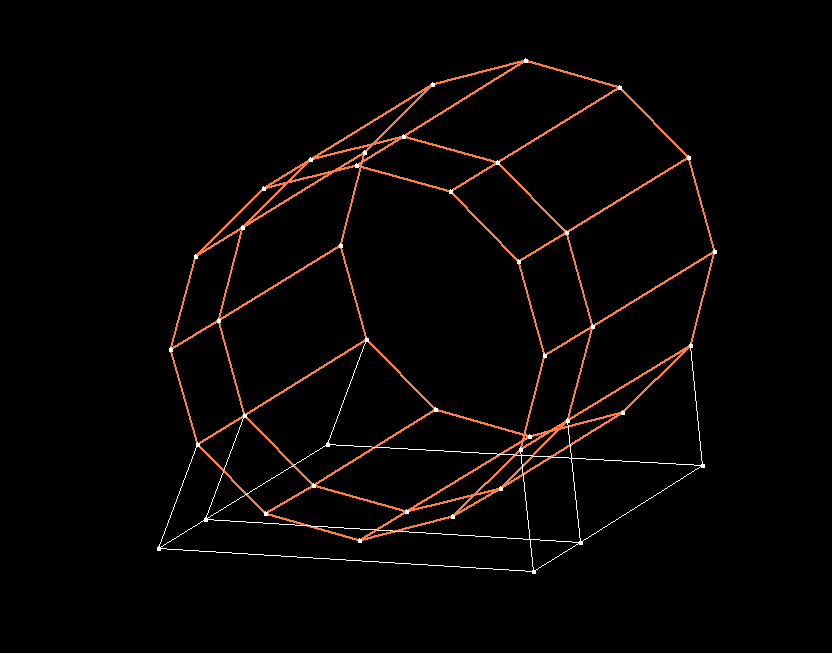

ADS - Animated Deflection Shapes (Operating deflection shapes)
Ultrasound - measurement of ultrasound in 30 - 50 kHz range
Camera
IR Camera
Gallery

Display

1125 x 800 pixels

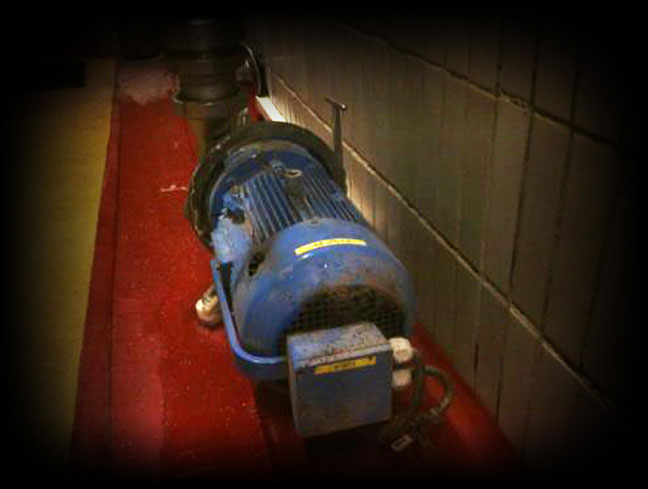

Built-in camera

5 MPx, autofocus

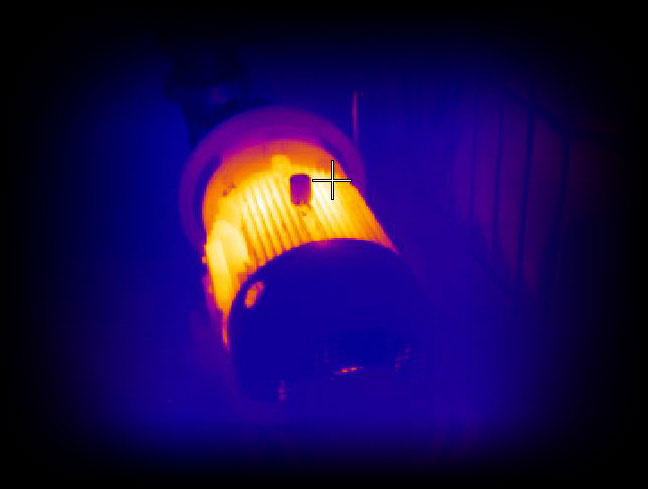

Thermal imaging camera (optionally)

384 x 288 pixels
-10°C ~ 150°C (or up to 250°C) temp. range
50 mK NETD sensitivity

Processor

Intel Atom 1.9GHz

Memory, Route

64 GB, max. 16 GB for one route, number of routes is limited by free memory only

Data processing

Real time FFT
DEMOD - ENVELOPE analysis
ACMT - low speed bearing analysis
Order analysis
User band pass analysis
RPM measurement
DC measurement
Orbit measurement

Raw signal recorder

64 kHz sampling frequency
4 Ch memory consumption 3 GB/hour
4 Ch total recording - 20 hours

Trigger

Manual, External, Signal level, Time Speed change, Time interval

Interface

USB 3.0, 2.0 compatible

Operating temperature range

-10˚C to +50˚C

Power

Battery 8 hours of operation

Case

Aluminium heavy duty

Size & Weight

29,5 x 23 x 4,9 cm, 2 Kg
