Metrel > 單/多功能電氣安規測試器|太陽光電設備測試器系列

電動車供電設備安規|功能性測試轉接器

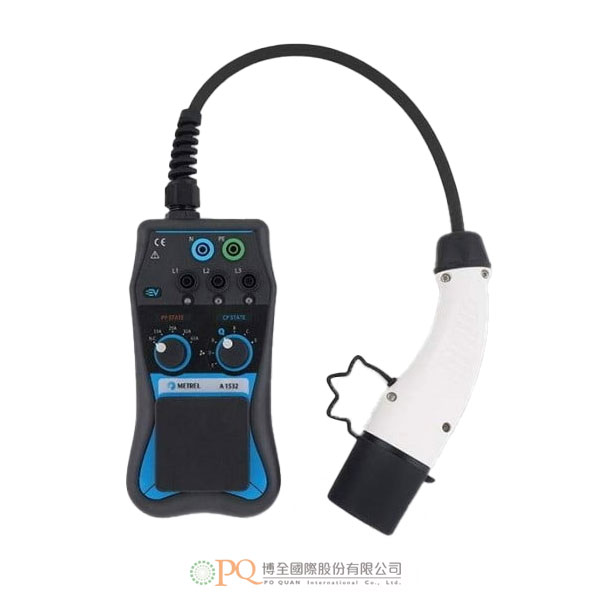

Metrel EVSE adapter 型號：A 1532

為特殊配件，用於搭配支援的Metrel安規測試器（請參考規格說明），測試電動車供電設備。
適用於驗證電動車供電設備的安全性與功能性，專用於測試充電介面具有類型2連接器的Mode 3電動車供電設備。
如搭配MI 3152 EurotestXC的“自動順序”測試功能使用，只須按一個鈕，便可從電氣面和功能面完整測試電動車充電站（逐個狀態測試），並可使用選購的MESM電腦軟體，建立充電站專業報告。
配備香蕉插座輸出端：用於連接到三相設備測試器。
配備指示電動車供電設備輸出的電壓指示器。

加入洽詢

產品特點產品規格 Features Specifications

- 為特殊配件，用於搭配支援的Metrel安規測試器（請參考規格說明），測試電動車供電設備。
- 適用於驗證電動車供電設備的安全性與功能性，專用於測試充電介面具有類型2連接器的Mode 3電動車供電設備。
- 如搭配MI 3152 EurotestXC的“自動順序”測試功能使用，只須按一個鈕，便可從電氣面和功能面完整測試電動車充電站（逐個狀態測試），並可使用選購的MESM電腦軟體，建立充電站專業報告。
- 應用：
  - 現場測試電動車充電站設備。
  - 私人、半私人及公用電動車充電站的初次及定期測試。
- 主要特點：
  - 配備香蕉插座輸出端：用於連接到三相設備測試器。
  - 配備指示電動車供電設備輸出的電壓指示器。
  - 配備近接試驗電阻選擇器：用於模擬電動車導線的存在及電流額定值偵測。
  - 配備控制試驗電阻選擇器：用於模擬電動車狀態。
  - 配備插座輸出端：用於連接到單相設備測試器（相位1、中性線、保護接地）。
  - 配備類型2公頭連接器：用於連接到電動車供電設備。
  - 部份支援6mA電動車漏電斷路保護裝置測試。
  - 部份支援使用選購的MESM軟體建立充電站測試報告。
  - 完全支援功能性測試及電動車供電設備自動順序測試功能（須搭配MI 3152 EurotestXC或MI 3152 H EurotestXC 2.5 kV安規測試器）。
- 符合標準：
  - 安全性：EN 61010-1。
  - 功能性：EN 61851-1。
- 輸入電壓：400V（3相）。
- 頻率：50Hz。
- 測試電流：13A。
- 近接試驗模擬（PP）：
  - 開路：13A、20A、32A、63A。
- 控制試驗模擬（CP）：
  - 狀態A（未連接）。
  - 狀態B（連接，不在充電中）。
  - 狀態C（充電中，不通風）。
  - 狀態D（充電中，通風）。
  - 狀態E（錯誤，CP經由二極體對PE短路）。
- 過電壓類別：300V CAT II。
- 防護等級：IP 40。
- 污染等級：2。
- 保護類別：雙重絶緣。
- 測試線長度：0.5m。
- 重量：0.82kg。
- 適用的安規測試器機型：MI 3155 EurotestXD、MI 3152 EurotestXC、MI 3152H EurotestXC 2.5kV、MI 3102 BT EurotestXE、MI 3102H BT EurotestXE 2,5 kV、MI 3125 BT Eurotest COMBO、MI 3100 SE EurotestEASI、MI 3100 s EurotestEASI、MI 3125 EurotestCOMBO、MI 3105 EurotestXA、MI 3101 EurotestAT。
- 詳細機型規格、配件、軟體及選購，歡迎洽詢。
- The A 1532 EVSE adapter is a special accessory intended for testing Electric Vehicle Supply Equipment (EVSE) together with supported METREL installation testers.
- It is used for verification of electrical safety and functional testing of EVSE.
- It is intended for testing Mode 3 EV supply equipment with a type 2 connector.
- If used together with the MI 3152 EurotestXC’s AUTO SEQUENCE®, the complete EVSE charging station can be tested (state-by-state) electrically and functionally with a push of a button. It is possible to create a professional station-based report with MESM.
- Application:
  - On-site testing of EVSE charging station installation.
  - Initial and periodic testing of private, semi-private and public EVSE charging stations.
- Key features:
  - Banana socket outputs for connection to a 3-phase installation tester.
  - Voltage indicators on EVSE output.
  - Proximity Pilot resistance selector for simulation of EV cable presence and current rating detection.
  - Control Pilot resistance selector for simulation of electric vehicle status.
  - Socket output for connection to a 1-phase installation tester (Phase 1, Neutral, PE).
  - Type 2 Male Plug connector for connection to EVSE.
  - 6 mA EV RCD support.
  - Functional tests support*.
  - EVSE AUTO SEQUENCE® support*.
  - MESM report creation**.
  - Basic support:
  - A 1532
  - Partial support:
  - 6 mA EV RCD
  - EVSE report**
  - Full support:
  - Functional test support
  - EVSE AUTO SEQUENCE® support
- Standards:
  - Safety: EN 61010-1
  - Functionality: EN 61851-1
- Input voltage: 400 V (3-phase)
- Frequency: 50 Hz
- Test current: 13 A
- Proximity Pilot (PP) simulation:
  - Open circuit: 13 A, 20 A, 32 A, 63 A
- Control Pilot (CP) simulation:
  - State A (not connected)
  - State B (connected, not charging)
  - State C (charging without ventilation)
  - State D (charging with ventilation)
  - State E (error - CP short to PE via diode)
- Overvoltage category: 300 V CAT II
- Protection degree: IP 40
- Pollution degree: 2
- Protection classification: Double insulation
- Test lead length: 0.5 m
- Weight: 0.82 kg
- Supported Instruments: MI 3155 EurotestXD, MI 3152 EurotestXC, MI 3152H EurotestXC 2.5kV, MI 3102 BT EurotestXE, MI 3102H BT EurotestXE 2,5 kV, MI 3125 BT Eurotest COMBO, MI 3100 SE EurotestEASI, MI 3100 s EurotestEASI, MI 3125 EurotestCOMBO, MI 3105 EurotestXA, MI 3101 EurotestAT
- Please feel free to contact for detailed specifications, accessories, software and options.
