多功能主動式三相測試轉接器

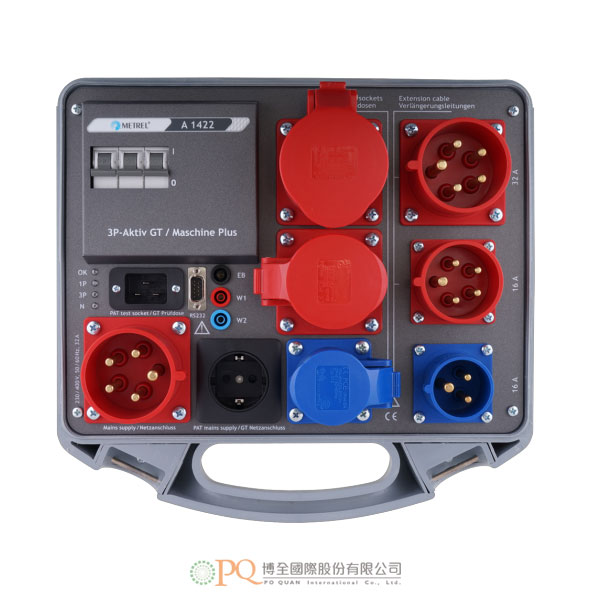

Metrel Multifunctional Active 3-phase Test Adapter 型號:A 1422
  • 為多功能測試轉接器,具備A1322的所有功能,並且完全支援電弧焊接設備的測試;可依據EN 60974-4標準,測試電弧焊接裝置的開路電壓。
  • 可執行3相電氣設備的所有測試,包括活線洩漏測試、功率、極性、漏電斷路保護裝置及有源極性測試。
  • 搭配MI 3321及MI 3310/MI 3310A安規測試器使用時,可對高達40A的機械進行功能性測試。
  • 具有幾個測試插座,是測試帶有漏電斷路保護裝置的工業延長線的理想選擇。
  • 應用:單相及3相電弧焊接設備測試、專業3相便攜式電器測試、專業3相機械測試。
    • 為多功能測試轉接器,具備A1322的所有功能,並且完全支援電弧焊接設備的測試,可滿足高標準要求的測試及故障排除應用需求。
    • 特有的功能包括:有源極性測試、差動洩漏測試及3相漏電斷路保護裝置測試,為主動式3相轉接器高階應用的理想選擇。
    • 搭配MI 3321及MI 3310/MI 3310A安規測試器使用時,可對高達40A的機械進行功能性測試。
    • 具有幾個測試插座,是測試帶有漏電斷路保護裝置的工業延長線的理想選擇。
    • 測試結果及參數可儲存到大容量的內建記憶體中,並可藉助軟體PAT Link PRO進一步下載、分析及列印測試報告(此軟體為前述相容機型安規測試器的標準配備)。
    • 應用:
      • 單相及3相電弧焊接設備測試。
      • 專業3相便攜式電器測試。
      • 專業3相機械測試。
    • 主要特點:
      • 可依據EN 60974-4標準,測試電弧焊接裝置的開路電壓。
      • 可執行3相電氣設備的所有測試,包括活線洩漏測試、功率、極性、漏電斷路保護裝置及有源極性測試。
      • 可自動偵測而簡單的連接便攜式電器/機械測試器。
      • 與單相設備相同的簡單的測試程序。
      • 可依輸入的測試碼及輸入電壓,而自動設定3相測試的測試序列。
      • 內建CEE 3相/32A 5腳、CEE 3相/16 A 5腳及CEE 單相/16 A 3腳測試插座。
      • 配備方便測量必要的所有配件,並保存在堅固的防水箱中。
    • 符合標準:
      • 功能性:EN 60974-4、VDE 0544-4、VDE 0404-1、VDE 0404-2、VDE 0701-0702、EN 60204-1 Ed.5、EN 60439、EN 61439-1、AS/NZS 3760、NEN 3140。
      • 安全性(低電壓指令):EN 61010-1、EN 61010-031。
      • 電磁相容性:EN 61326-1。
    • 單相電源電壓:230V±10 %。
    • 三相電源電壓:230/400V ±10 %;120/208V ±10 %。
    • 最大測試電流:32 A,最大40A(10分鐘)。
    • 過電壓類別:CAT II/300V。
    • 保護類別:I。
    • 污染等級:2。
    • 防護等級:IP 65(關閉及鎖住上蓋)/IP 20(連接器)。
    • 機箱:耐撞擊塑膠,可攜式。
    • 差動洩漏電流(230/400VAC或120/208VAC):
      • 差動洩漏電流讀值 - 範圍;解析度;精度:0.00mA~9.99mA;0.01mA;±(5 % rdg.+ 5位數)。
    • 功率/功能性測試(230/400VAC或120/208VAC):
      • 視在功率讀值 - 範圍;解析度;精度:0.00kVA~24.00kVA;0.01kVA;±(5 % rdg.+ 5位數)。
      • 實功率讀值 - 範圍;解析度;精度:0.00kW~24.00kW;0.01kW;±(5 % rdg.+ 5位數)。
      • 虛功率讀值 - 範圍;解析度;精度:0.00kVAr~24.00kVAr;0.01kVAr;±(5 % rdg.+ 5位數)。
      • 功率因數讀值 - 範圍;解析度;精度:0.00~1.00;0.01;±(5 % rdg.+ 5位數)。
    • 極性測試標準測試(<60VAC/DC)。
    • 有源極性測試(主電源電壓、過電流保護)。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • The A 1422 Multifunctional test adapter has all functionalities as its predecessor A 1322 plus complete support for testing of Arc Welding Equipment. This makes it a perfect test and troubleshooting instrument for the demanding user.
    • As its predecessor it has unique functions such as active polarity testing, differential leakage testing and testing of 3-phase RCD’s, which makes the A 1422 Active 3-phase Adapter an ideal instrument for advanced applications.
    • The A 1422 adapter is designed for use alongside the MI 3321 MultiservicerXA and the MI 3310/MI 3310A SigmaPAT enabling functional tests to be carried out on machines up to 40 A.
    • Several test socket outlets make this instrument an ideal tester for testing industrial extension leads that may also be RCD protected.
    • The test results and parameters can be saved into the large built-in memory for further downloading, analysis and the test report printing with the help of the PC SW PAT Link PRO that is provided with both supporting test instruments.
    • Application:
      • Testing of single and 3-phase ARC Welding equipment.
      • Professional 3-phase portable appliance testing.
      • Professional 3-phase machine testing.
    • Key Features:
      • Testing of Open-Circuit Voltage at ARC Welding Units in accordance to EN 60974-4.
      • All tests on 3-phase electrical equipment can be carried out including live leakage test, power, polarity, RCD and Active polarity.
      • Simple connection to the PAT/MACHINE tester with automatic detection.
      • Simple test procedures, identical to single-phase equipment.
      • Test sequence for 3-phase tests are automatically set based on entered test codes and input voltages.
      • Built-in CEE 3-phase/32 A 5-pin, CEE 3-phase/16 A 5-pin and CEE 1-phase/16 A 3-pin test sockets.
      • Instrument comes complete with all accessories necessary for comfortable measurements and is kept in a robust waterproof case.
    • Standards Applied:
      • Electromagnetic compatibility (EMC): EN 61326-1
      • Safety (LVD): EN 61010-1; EN 61010-031
      • Functionality: EN 60974-4; VDE 0544-4; VDE 0404-1; VDE 0404-2; VDE 0701-0702; EN 60204-1 Ed.5; EN 60439; EN 61439-1; AS / NZS 3760; NEN 3140
    • Supply voltage single-phase: 230 V ±10 %
    • Supply voltage 3-phase: 230/400 V ±10 %; 120/208 V ±10 %
    • Maximum test current: 32 A, 40 A max (10 min)
    • Overvoltage category: CAT II / 300 V
    • Protection classification: I
    • Pollution degree: 2
    • Protection degree: IP 65 (closed and locked cover) / IP 20 (connectors)
    • Case: Shock proof plastic, portable
    • Differential leakage current (230/400 VAC or 120/208 VAC):
      • Differential leakage current readout - Range; Resolution; Accuracy:
      • 0.00 mA ÷ 9.99 mA; 0.01 mA; ±(5 % of reading + 5 digits)
    • Power / Functional test (230/400 VAC or 120/208 VAC)
      • Apparent power readout - Range; Resolution; Accuracy: 0.00 kVA ÷ 24.00 kVA; 0.01 kVA; ±(5 % of reading + 5 digits)
      • Active power readout - Range; Resolution; Accuracy: 0.00 kW ÷ 24.00 kW; 0.01 kW; ±(5 % of reading + 5 digits)
      • Reactive power readout - Range; Resolution; Accuracy: 0.00 kVAr ÷ 24.00 kVAr; 0.01 kVAr; ±(5 % of reading + 5 digits)
      • Power Factor readout - Range; Resolution; Accuracy: 0.00 ÷ 1.00; 0.01; ±(5 % of reading + 5 digits)
    • Polarity test Standard test (<60 VAC and DC)
    • Polarity test Active (Mains supply voltage, over-current protection
    • Please feel free to contact for detailed specifications, accessories, software and options.
