多功能主動式三相測試轉接器

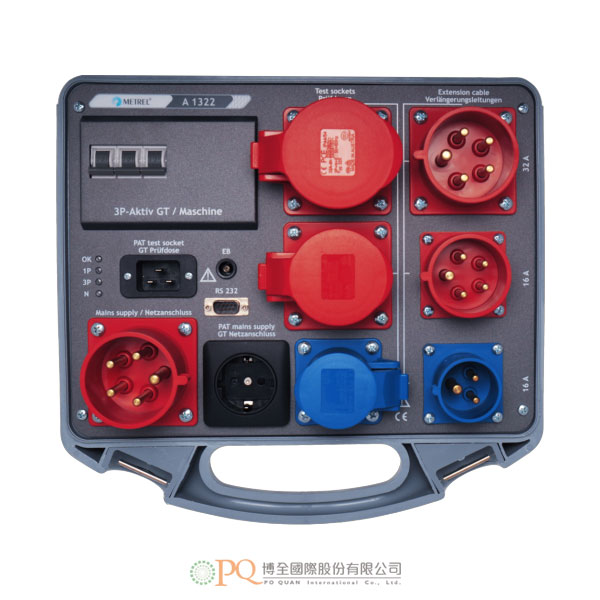

Metrel Multifunctional Active 3-phase Test Adapter 型號：A 1322

測試功能：3相便攜式/漏電斷路保護裝置測試（AC、A、B型漏電斷路保護裝置；S、K型便攜式漏電斷路保護裝置）、3相有源極性測試（帶有便攜式/漏電斷路保護裝置的保護延長線）、3相功率測試（kVA、kW、kVAr、Cos φ）、3相差動洩漏測試，為主動式3相轉接器高階應用的理想選擇。
應用：專業3相便攜式電器測試、專業3相機械測試。
適用於故障排除及3相電器機械的定期測試。
搭配MI 3321及MI 3310/MI 3310A安規測試器使用時，可對高達40A的機械進行功能性測試。

加入洽詢

產品特點產品規格 Features Specifications

- 適用於故障排除及3相電器機械的定期測試。
- 特有的功能包括：有源極性測試、差動洩漏測試及3相漏電斷路保護裝置測試，為主動式3相轉接器高階應用的理想選擇。
- 搭配MI 3321及MI 3310/MI 3310A安規測試器使用時，可對高達40A的機械進行功能性測試。
- 具有幾個測試插座，是測試帶有漏電斷路保護裝置的工業延長線的理想選擇。
- 測試結果及參數可儲存到大容量的內建記憶體中，並可藉助軟體PAT Link PRO進一步下載、分析及列印測試報告（此軟體為前述相容機型安規測試器的標準配備）。
- 測量功能：
  - 3相便攜式/漏電斷路保護裝置測試（AC、A、B型漏電斷路保護裝置；S、K型便攜式漏電斷路保護裝置）。
  - 3相有源極性測試（帶有便攜式/漏電斷路保護裝置的保護延長線）。
  - 3相功率測試（kVA、kW、kVAr、Cos φ）。
  - 3相差動洩漏測試。
- 應用：
  - 專業3相便攜式電器測試。
  - 專業3相機械測試。
- 主要特點：
  - RoHS合格（2002/95/EC）。
  - 可執行3相電氣設備的所有測試，包括活線洩漏測試、功率、極性、漏電斷路保護裝置及有源極性測試。
  - 可自動偵測而簡單的連接便攜式電器/機械測試器。
  - 與單相設備相同的簡單的測試程序。
  - 可依輸入的測試碼及輸入電壓，而自動設定3相測試的測試序列。
  - 內建CEE 3相/32A 5腳、CEE 3相/16 A 5腳及CEE 單相/16 A 3腳測試插座。
  - 配備方便測量必要的所有配件，並保存在堅固的防水箱中。
- 符合標準：
  - 功能性：VDE 0404-1、VDE 0404-2、VDE 0701-0702、EN 60204-1 Ed.5、EN 60439、EN 61439-1、AS / NZS 3760、 NEN 3140。
  - 安全性（低電壓指令）：EN 61010-1、EN 61010-031。
  - 電磁相容性：EN 61326-1。
- 單相電源電壓：230V±10 %。
- 三相電源電壓：230/400V ±10 %；120/208V ±10 %。
- 最大測試電流：32 A，最大40A（10分鐘）。
- 過電壓類別：CAT II/300V。
- 保護類別：I。
- 污染等級：2。
- 防護等級：IP 65（關閉及鎖住上蓋）/IP 20（連接器）。
- 機箱：耐撞擊塑膠，可攜式。
- 差動洩漏電流（230/400VAC或120/208VAC）：
  - 差動洩漏電流讀值 - 範圍；解析度；精度：0.00mA～9.99mA；0.01mA；±（5 % rdg.+ 5位數）。
- 功率/功能性測試（230/400VAC或120/208VAC）：
  - 視在功率讀值 - 範圍；解析度；精度：0.00kVA～24.29kVA；0.01kVA；±（5 % rdg.+ 5位數）。
  - 實功率讀值 - 範圍；解析度；精度：0.00kW～24.29kW；0.01kW；±（5 % rdg.+ 5位數）。
  - 虛功率讀值 - 範圍；解析度；精度：0.00kVAr～24.29kVAr；0.01kVAr；±（5 % rdg.+ 5位數）。
  - 功率因數讀值 - 範圍；解析度；精度：0.00～1.00；0.01；±（5 % rdg.+ 5位數）。
- 極性測試標準測試（＜60VAC/DC）。
- 有源極性測試（主電源電壓、過電流保護）。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Metrel’s all new A 1322 Multifunctional test adapter is designed for troubleshooting, as well as for periodic testing on 3-phase appliances and machinery.
- Unique functions such as, active polarity testing, differential leakage testing and testing of 3-phase RCD’s make the A 1322 Active 3-phase Adapter an ideal instrument for advanced applications.
- The A 1322 adapter is designed for use alongside the MI 3321 MultiservicerXA and the MI 3310/MI 3310A SigmaGT enabling functional tests to be carried out on machines up to 40 A.
- Several test socket outlets make this instrument an ideal tester for testing industrial extension leads that may also be RCD protected.
- The test results and parameters can be saved into the large built-in memory for further downloading, analysis and the test report printing with the help of the PC SW PAT Link PRO that is provided with both supporting test instruments.
- Measuring functions:
  - 3-phase P/RCD testing type (AC, A, B), type (P/RCD-S, P/RCD-K)
  - 3-phase active polarity (P/RCD protected extension leads)
  - 3-phase power testing (kVA, kW, kVAr, Cos φ )
  - 3-phase differential leakage
- Application:
  - Professional 3-phase portable appliance testing
  - Professional 3-phase machine testing
- Key Features:
  - All tests on 3-phase electrical equipment can be carried out including live leakage test, power, polarity, RCD and Active polarity.
  - Simple connection to the PAT/MACHINE tester with automatic detection.
  - Simple test procedures, identical to single phase equipment.
  - Test sequence for 3-phase tests are automatically set based on entered test codes and input voltages.
  - Built-in CEE 3-phase/32 A 5-pin, CEE 3-phase/16 A 5-pin and CEE 1-phase/16 A 3-pin test sockets.
  - Instrument comes complete with all accessories necessary for comfortable measurements and is kept in a robust waterproof case.
- Standards Applied:
  - Electromagnetic compatibility (EMC): EN 61326-1
  - Safety (LVD): EN 61010-1; EN 61010-031
  - Functionality: VDE 0404-1; VDE 0404-2; VDE 0701-0702; EN 60204-1 Ed.5; EN 60439; EN 61439-1; AS / NZS 3760; NEN 3140
- Supply voltage single-phase: 230 V ±10 %
- Supply voltage 3-phase: 230/400 V ±10 %; 120/208 V ±10 %
- Maximum test current: 32 A, 40 A max (10 min)
- Overvoltage category: CAT II / 300 V
- Protection classification: I
- Pollution degree: 2
- Protection degree: IP 65 (closed and locked cover) / IP 20 (connectors)
- Case: Shock proof plastic, portable
- Differential leakage current (230/400 VAC or 120/208 VAC):
  - Differential leakage current readout - Range; Resolution; Accuracy:
  - 0.00 mA ÷ 9.99 mA; 0.01 mA; ±(5 % of reading + 5 digits)
- Power / Functional test (230/400 VAC or 120/208 VAC)
  - Apparent power readout - Range; Resolution; Accuracy: 0.00 kVA ÷ 24.29 kVA; 0.01 kVA; ±(5 % of reading + 5 digits)
  - Active power readout - Range; Resolution; Accuracy: 0.00 kW ÷ 24.29 kW; 0.01 kW; ±(5 % of reading + 5 digits)
  - Reactive power readout - Range; Resolution; Accuracy: 0.00 kVAr ÷ 24.29 kVAr; 0.01 kVAr; ±(5 % of reading + 5 digits)
  - Power Factor readout - Range; Resolution; Accuracy: 0.00 ÷ 1.00; 0.01; ±(5 % of reading + 5 digits)
- Polarity test Standard test (<60 VAC and DC)
- Polarity test Active (Mains supply voltage, over-current protection
- Please feel free to contact for detailed specifications, accessories, software and options.
