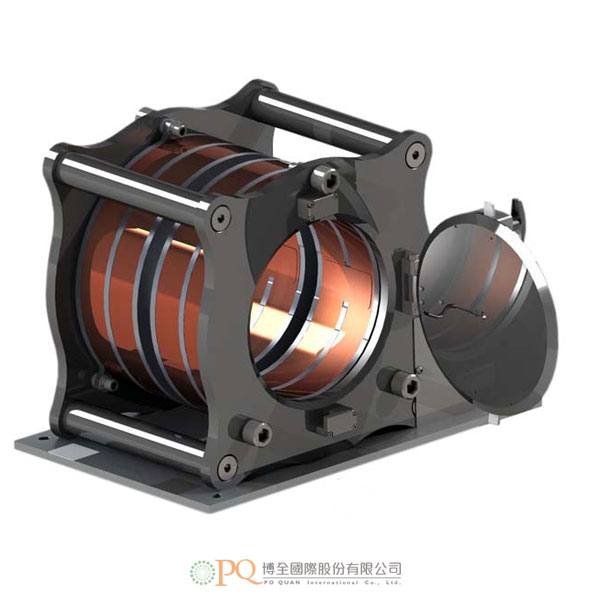

屏蔽式荷姆霍茲線圈磁鐵(銅)

GMW Shielded Helmholtz Coil Electromagnet (Cu) 型號：GMW_5453

GMW 5453型荷姆霍茲(Helmholtz)線圈磁鐵是一款單軸線圈對，以Helmholtz幾何形狀排列，可提供一個相當大量的高均勻磁場。
屏蔽的外蓋，可增加最大的場，並將邊緣效應限制到與傳統開敞式Helmholtz線圈相比極低的程度。
應用包括：低場核磁共振光譜分析及電子順磁共振光譜分析、材料測量、感測器測試、開發及校正..等。

加入洽詢

產品特點產品規格 Features Specifications

- GMW 5453型荷姆霍茲線圈(Helmholtz)磁鐵是一款單軸線圈對，以Helmholtz幾何形狀排列，可提供一個相當大量的高均勻磁場。
- 屏蔽的外蓋，可增加最大的場，並將邊緣效應限制到與傳統開敞式Helmholtz線圈相比極低的程度。
- 應用：
  - 低場核磁共振光譜分析及電子順磁共振光譜分析。
  - 材料測量。
  - 感測器測試、開發及校正。
  - 電子靈敏度。
  - 生物影響研究。
- 總體規格：
  - 通光孔直徑：260mm。
  - 通光孔內部長度(門關閉)：320mm。
  - 線圈間距：20mm。
  - 外部體積：330 x 425 x 425mm。
  - 重量(不含軟管及水)：200kg。
  - 場均勻度：
    - 30mm DSV：< 100ppm。
    - 65mm DSV：< 1000ppm。
    - 180mm DSV：± 2%。
  - 中心場連續：150mT。
- 串聯連接的線圈：
  - 電阻(20°C)：454mΩ。
  - 最大的電阻(60°C)：498mΩ。
  - 最大的連續功率(水冷式)：80A、40V、3.2kW。
  - 最大的峰值功率(水冷式)：160A、80V、12.8kW；最長開啟1分機，關閉3分鐘。
  - 自電感：65 mH。
  - 電流斜變速率(線性漸變到0.15T)：300A/秒(0.25秒到0.15T)。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- The Model 5453 Helmholtz Coil Electromagnet is a single axis coil pair arranged in Helmholtz geometry to give a relatively large volume of high uniformity magnetic field. The shielded enclosure allows increased maximum field and limits fringe fields to very low compared to traditional "open" Helmholtz coil.
- Applications:
  - Low field NMR & EPR Spectrometry
  - Materials measurement
  - Sensor testing, development and calibration
  - Electronic sensitivity
  - Biological affect

GENERAL SPECIFICATIONS
Clear Aperture Diameter	260mm
Clear Internal Length (Doors closed)	320mm
Coil Spacing	20mm
Dimensions	330mm x 425mm x 425mm
Weight (excluding hoses and water)	200kg
Field Uniformity
30mm DSV	<100ppm
65mm DSV	<1000ppm
180mm DSV	±2%
Central Field Continuous: 150mT
Coils (series connected):
Resistance (20°C)	454 mΩ
Max. Resistance (60°C)	498 mΩ
Max. continuous Power (water cooled)	80 A, 40 V, 3.2 kW
Max. Peak Power (water cooled)	160 A, 80 V, 12.8 kW 1 min max on, 3 min off
Self Inductance	65 mH
Current Ramp Rate (Linear ramp to 0.15T)	300 A/s (0.25s to 0.15T)

Please feel free to contact for detailed specifications, accessories, software and options.
