DC～1,000Hz磁場探棒

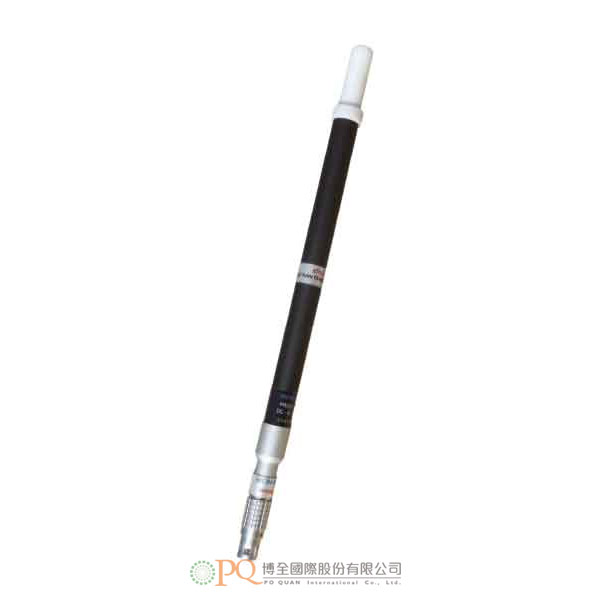

Microrad Magnetic Field Probe: B Field, DC - 1000 Hz 型號：20H

頻率範圍：DC～1,000Hz。
動態範圍：＞80dB。
指向性：3軸向。
靈敏度：＞1mT。
高通濾波器（截止頻率＠1.5Hz）。
搭配NHT310寬頻電磁場分析儀或NHT3D選頻/寬頻電磁場分析儀使用。
典型應用：磁共振成像（MRI）、電鍍處理、鐵路供電設備、金屬加工。

加入洽詢

產品特點產品規格 Features Specifications

- 頻率範圍：DC～1,000Hz。
- 動態範圍：＞80dB。
- 指向性：3軸向。
- 靈敏度：＞1mT。
- 高通濾波器（截止頻率＠1.5Hz）。
- 搭配NHT310寬頻電磁場分析儀或NHT3D選頻/寬頻電磁場分析儀使用。
- 典型應用：
  - 磁共振成像（MRI）。
  - 電鍍處理。
  - 鐵路供電設備。
  - 金屬加工。
- 產品簡介：
  - 此探棒是一組3個彼此正交的霍爾感測器，在探棒的輸出端，提供對應於場的空間分量的3個電壓，寬頻電磁場分析儀NHT310或選頻/寬頻電磁場分析儀NHT3D即用於計算因此產生的3軸向場強。
  - 此探棒可偵測頻率範圍0～1000Hz的磁場，極適合例如磁共振成像（MRI）、材料加工廠（電鍍及銑削）及火車站供電設備等應用領域。
  - 探棒15T的高速率，適用於極強大磁場的測量，例如在最新一代或試驗性磁共振中的應用。
  - 由於具有截止頻率1.5Hz的一階高通濾波器（20dB/十倍頻），可於較高頻率區分靜磁場分量與其它分量。事實上，在插入此濾波器時，即可完全抑制連續分量，而探棒頻帶變成1.5Hz～1000Hz。
- 頻率範圍：0～1,000Hz。
- 頻率響應類型：平坦型。
- 測量範圍：1mT～15T。
- 動態範圍：80dB。
- 感測器類型：霍爾感測器。
- 指向性：3軸向。
- 頻率響應：±0.5dB（0Hz～1kHz）。
- 線性度：
  - ±0.5dB（5～2000mT）。
  - ±1dB（2～15T）。
- 等向性響應（@ 10mT）：±0.5dB（@ 10mT）。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Frequency range: DC – 1000 Hz
- Dynamic Range: > 80 dB
- Directivity: Isotropic
- Sensitivity: > 1 mT
- High pass filter (cut-off@1.5Hz)
- Compatibility: NHT310 and NHT3D meters
- Typical Applications:
  - MRI-Magnetic Resonance Imaging
  - Galvanic treatments
  - Railway power supply plants
  - Metalworking processes
- Description:
  - The 20H probe is based on a set of three mutually orthogonal Hall sensors. The three voltages, which correspond to the spatial components of the field, are available individually at the probe output. The NHT 310 or NHT 3D meter calculates the resulting isotropic field strength.
  - The probe detects magnetic fields from 0 to 1000 Hz. It is suitable for use in applications such as Magnetic Resonances Imaging (MRI), materials working plants (galvanic and mills) and power supply plants for railway stations.
  - Its high rate of 15 T makes it ideal for extremely strong magnetic field measurements such as those used for example in the latest generation or experimental magnetic resonance.
  - The presence of a first-order high-pass filter (20 dB / decade) with a 1.5Hz cutting frequency allows to discriminate the static component from the others at higher frequencies. In fact, the filter, when inserted, completely suppresses the continuous component and the probe band becomes 1.5 Hz -1000 Hz.
- Frequency range: 0 - 1000 Hz
- Type of frequency response: Flat
- Measurement range: 1 mT ÷ 15 T
- Dynamic range: 80 dB
- Sensor type: Hall sensors
- Directivity: Isotropic
- Frequency response: ± 0.5 dB (0 Hz -1 kHz)
- Linearity:
  - ± 0.5 dB (5 - 2000 mT)
  - ± 1 dB (2 - 15 T)
- Isotropic response (@ 10mT): ± 0.5 dB (@ 10mT)
- Please feel free to contact for detailed specifications, accessories, software and options.
